Номер

42-130-02

Наименование проекта

Конвейерно-блочный монтаж покрытия с применением беспрогонных конструкций.

Назначение

Для выполнения монтажа конструкций покрытия укрупненными блоками полной строительной готовности со сборкой последних на конвейерной линии с помощью специально запроектированного и изготовленного сборочно-выверочного стенда.

Рекомендуемая область применения

Строительство

Описание

Описание к ИЛ № 42-130-02

Данная работа является результатом выполнения конструкторской разработки.

Покрытие состоит из установленных с шагом 4м стропильных ферм пролетом 12м, вертикальных связей, распорок и профилированного настила, закрепленного к фермам дюбелями и заклепками.

Конвейерная линия на сборке блоков покрытия (см. рисунок) состояла из 6 стоянок 7, на каждой из которых выполнялись соответствующие операции:

- сборка металлоконструкций блока;

- крепление к блоку листов профилированного настила;

- закрепление к блоку фонарных конструкций, полное закрепление профилированного настила;

- закрепление конструкций ливневой канализации, окончательная окраска блока;

- устройство мягкой кровли.

Предварительное укрупнение ферм и их окраску выполняли на специально

предусмотренной площадке вне конвейерной линии.

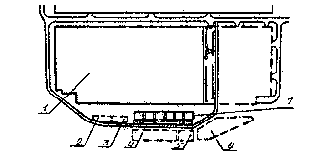

Схема конвейерной линии

Собранный блок покрытия состоит из трех (четырех) стропильных ферм, вертикальных связей и распорок между фермами, фонарей, профилированного настила и мягкой кровли. Масса блоков полной строительной готовности составила 27-32,8т. Конвейерная линия по сборке блоков покрытия была оснащена башенным краном МСК-5-30 и гусеничным краном СКГ-40ПС,

Собранные блоки покрытия подавали в монтируемые пролеты краном СКР-1500, а к месту монтажа каждый из блоков доставляли установщиком. В конструктивном отношении установщик представляет собой две спаренные фермы с системой связей, образующих жесткую раму каркаса, и специальными опорами в виде системы стоек развязанных крестовыми связями. Для размещения монтажников в момент установки блока на домкратное устройство и опускания его в проектное положение на установщике были устроены четыре площадки с ограждениями. Каркас установщика опускался на две продольные ходовые тележки, оборудованные каждая четырьмя катками. Тележки перемещались по путям мостового крана в каждом монтируемом пролете.

Преимущества перед известными аналогами

Сократились сроки монтажа, максимально механизировался процесс сборочных работ, сократился удельный вес металла, снизилась высота покрытия, а соответственно и здания.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

В 1,6 раза снизились трудозатраты. Годовой экономический эффект составил 85,0 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.07.2002
