Номер

42-100-02

Наименование проекта

Обрезка скосов

Назначение

Для обрезки скосов на деталях типа ось

Рекомендуемая область применения

Машиностроение, производство мини-техники

Описание

Описание к ИЛ № 42-100-02

Данная работа является результатом выполнения конструкторской разработки.

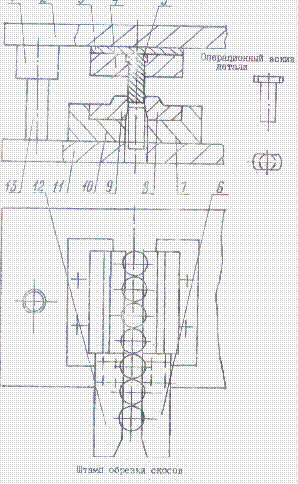

Штамп (см. рисунок) состоит из нижней плиты 11, левого 10 и правого 7 держателей, матрицы с ножами 8 и 9 и линейками 6 и 12, верхней плиты 2, подкладной плитки 3, верхнего ножа 5 и державки 4. Для более точной работы штампа в его конструкции применены колонки 13 и втулки 1.

Принцип работы штампа заключается в следующем. Заготовку надевают на линейки, вставляя ее в промежуток двигая вперед. Затем, надевают вторую заготовку, продвигая ей первую, и так заполняют рабочую часть матрицы до упора. Далее включают пресс и производят обрезку деталей, которые через отверстия в нижней плите и столе пресса падают в подготовленную тару. Затем цикл повторяется.

Преимущества перед известными аналогами

Непрерывная работа штампа

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

В 1,5 раза повысилась производительность труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.06.2002
