Номер

30-054-02

Наименование проекта

Изучение параметров фотонной геоэмиссии в зависимости от глубины залегания массивов горных пород

Назначение

Оценка прогнозных характеристик массивов методом ФЭ для определения их динамических состояний

Рекомендуемая область применения

Для определения динамического состояния массива

Описание

Результат выполнения научно-исследовательской работы.

Цель - оценка прогнозных характеристик массивов горных пород методом фотонной эмиссии (ФЭ) для определения их динамических состояний.

В образцах, вырезанных из массива, происходят быстрые процессы изменения плотности, прочности, цвета, превращения химических связей, уменьшения потенциальной энергии всех уровней. Часть массива, соответствующая по своему объему размеру образца участвует в натурных условиях в строении Природы, то есть взаимодействует с окружающей средой основными силами. В описании связанных компонентов массива должны использоваться только физические величины и процессы, исследованные в натурных условиях.

Измерения параметров фотона не влияют на параметры натурных процессов, так как фотон нейтрален к излучившей его среде.

Интенсивность излучаемого потока фотонов пропорциональна плотности мигрирующих квантов энергии (возбуждений) в массиве, для характеристики динамического состояния массива существенно, что регистрируемые фотоны неотличимы по величине энергии от первичных квантов, мигрирующих к обнажениям.

Экспериментально установлена последовательность заселения возбуждениями (потенциальной энергией) уровней атомов, происходящая в направлении от внешних уровней к внутренним уровням, а атомов - в направлении от меньших номеров к большим. Это объясняет раздавливание дайк и менее прочных пород штоком после проведения массовых взрывов при рассматривании химического состава руд, сиенитов и диоритов: состав руды отличается содержанием атомов с большими номерами, способными накапливать большую энергию.

Измерениями с поверхностей горных выработок и скважин установлено, что величина фотонной эмиссии зависит как от величины горного давления, так и процессов миграции энергии в зоне повышенного давления относительно контура выработки в результате распределения энергии во времени. На величину ФЭ массивов пород вокруг выработок влияют близость очистного фронта и активность ведения горных работ. Схема по определению расстояния от обнажения выработок до максимума зоны опорного давле­ния различными методами приведена на рис. 1.

С увеличением глубины нахождения горизонтов растёт величина горного давления, а вместе с тем и интенсивность ФЭ.

Результаты экспериментов с целью выяснения средних значений параметров ФЭ на разных горизонтах представлены графически на рис. 2. Экспериментально полученная зависимость показывает, что с увеличением глубины горизонтов растёт величина ФЭ, но она имеет примерно одинаковые средние параметры по мощности, амплитуде и числу импульсов в единицу времени на каждом горизонте. Импульсное излучение характеризует динамическую активность массива в виде интенсивного трещинообразования и разрушения.

Величина ФЭ на горизонтах оценивалась по средней мощности постоянной составляющей светового излучения. Для оценки степени удароопасности пород изучалось также среднее фоновое излучение массивов, находящихся в статическом равновесии. Исследовалась зави­симость параметров ФЭ от глубины скважин. В среднем на глубине 0,9-1,6 м интенсивность излучения несколько возрастает, что соответствует положению максимумов зон опорного давления. Зависимость средней величины ФЭ от глубины скважины показана на рис. 2в. Часто величина ФЭ имеет второй небольшой максимум у самого устья скважины. Это, вероятно, связано с более активной релаксацией потенциальной энергии напряжённого массива у поверхностей выработок.

Параметры энергий связи и расстояний взаимодействий являются также основными параметрами для прогнозирования степени удароопасности компонентов массива. Регистрация информации ведется на фиксированных частотах, что освобождает от помех при измерениях в радиочастотном диапазоне 1-120 кГц. Вместо геомеханического напряжения s (Па) используется объемная плотность энергии Е (Дж/м 3), вместо расстояния х (м) - расстояние взаимодействий l (м), причем Дж/м 3 = Н Чм/м 3 = Н/м 2 = Па.

Приведенные замены позволяют теорию массива описывать в рамках единой теории материи.

Дискретность величин информации удобна, для ее цифровой передачи в системах контроля горного давления с применением кабелей связи из волоконных световодов.

Рис. 1. Принципиальная схема к определению расстояния от обнажения выработки:

расстояние до максимума опорного давления разными методами - х 1 и методами фотонной эмиссии - х 2; 1 - горная выработка; 2 - распределение напряжений в зоне опорного давления; 3 - распределение числа дисков с одного метра скважины; 4 - распределение электросопротивлений; 5 - распределение скоростей сейсмических волн;
6 - распределение усилий вдавливания индентора в забой и стенки скважины; 7 - распределение фотонной эмиссии; 8 - скважина

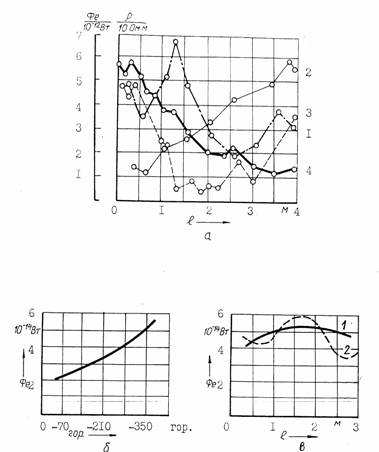

Рис. 2. Экспериментальные исследования свойств фотонной эмиссии:

а - определение зависимости ФЭ от величины горного давления и направления миграции энергии в процессе ее распределения во времени вдоль скважины, 1-Ф е и 3- r; через 5 часов, 2-Ф е и 4- r, СЗПШ гор. -140 м;

б - зависимость интенсивности ФЭ от глубины нахождения горизонтов;

в - изменение интенсивности ФЭ по длине скважины; 1 - разгруженного массива; 2 - нагруженного массива.

Преимущества перед известными аналогами

Универсальность метода ФЭ

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует критериям "Методики"

Технико-экономический эффект

330 тыс. руб. в год на рудник (на один прибор).

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.11.2002
