Результат выполнения научно-исследовательской работы.

Измеритель амплитуды может представлять отдельный прибор с отградуированной шкалой стрелочного индикатора в единицах мощности или служить одним из индикаторов в комплекте регистратора приборов ИФЭ-1М или ИФЭ-2М, рис. 1.

Датчик-детектор, кабель передачи информации, входная часть и измеритель амплитуды пульта-регистратора должны быть совместимы по своим электрическим параметрам и согласованы экспериментально по величинам регистрируемой фотонной эмиссии и характеристиках применяемых радиотехнических деталей.

Процесс согласования является длительным. Накапливают экспериментальные данные об максимальных до минимальных значений, устанавливаются критические величины по счету фотонов n и мощности излучения Ф _е горных пород в условиях глубоких рудников. Относительно критерий отстраивается аппаратура. Мощность излучения, регистрируемая прибором, проверяется при сопоставительных комплексных измерениях совместно с известными базовыми методами электрометрии и дискования керна при различных динамических состояниях массивов пород.

Регистратор содержит измеритель амплитуды с входной частью и со стрелочным показывающим прибором, счётчик импульсов с цифро­вым показывающим табло, а также аккумуляторную батарею и регули­руемый стабилизатор для преобразования напряжения питания ФЭУ, рис. 1.

Измеритель амплитуды импульсов содержит входную часть, ко­торая представляет собой регулируемый аттенюатор, собранный на ре­зисторах r3- r8 и переключателе 5А1 и позволяющий ослаблять вход­ной сигнала 3, 10, 30 и 100 раз, рис. 1.

С выхода аттенюатора сигнал выводится на счётчик, а также че­рез конденсатор С2 подаётся на детектор отрицательных пиковых зна­чений на микросхеме ДА1 с накопительной ёмкостью, представляющей собой параллельное соединение конденсаторов СЗ, С4 и С5.

Использование накопительной ёмкости, состоящей из трёх па­раллельно включенных конденсаторов - высокочастотного керамиче­ского типа КМ, среднечастотного плёночного типа К73-17 и низкочас­тотного оксидно-полупроводникового типа К53-21, обеспечивает высо­кую точность измерения амплитуды в широком диапазоне изменения длительности и частоты следования импульсов. Микросхема ДА2 слу­жит буферным каскадом для отделения накопительной ёмкости от по­казывающего стрелочного прибора r1. Одновременно микросхема ДА2 усиливает сигнал примерно в 2 раза.

Диоды vД2 и vДЗ ограничивают напряжение на стрелочном приборе величиной +/- 0,7В, предохраняя его от значительных перегру­зок, которые могут возникнуть при включении и выключении прибора.

Резистор r15 служит для компенсации напряжения смещения нуля микросхемы ДА2.

При настройке прибора с помощью этого резистора стрелка пока­зывающего прибора устанавливается на «0» при отключенном датчике. В зависимости от знака напряжения смещение нуля конкретного экзем­пляра микросхемы ДА2 резистор r14 подключается к положительному напряжению питания микросхемы через перемычку 1-1 ¹ или к общему проводу через перемычку 2-2 ¹.

Напряжение питания микросхем ДА1 и ДА2 +14В стабилизиро­вано с помощью параметрического стабилизатора на стабилитронах vД4 и vД5. Искусственная средняя точка, с которой через резистор 9 подаётся напряжение на вход микросхемы ДА1, образована благодаря последовательному соединению двух стабилитронов с напряжением стабилизации 7В.

Генератор стабильного тока на транзисторе vТ1 обеспечивает постоянство тока, протекающего через стабилитроны, при изменении напряжения питания, что обеспечивает высокую стабильность показа­ний прибора при изменении питающего напряжения в широких преде­лах (от 26 до 18В), а также улучшает фильтрацию помех, наводимых по цепи питания.

Благодаря высокой стабильности параметров схемы измерителя амплитуды в процессе эксплуатации не требуется производить допол­нительную установку стрелки показывающего прибора на нуль.

С помощью кнопки sВ1 стрелочный прибор r1 подключается к аккумуляторной батарее для контроля её напряжения. При этом полное отклонение стрелки прибора на всю шкалу соответствует напряжению 30В.

При свеженоминально заряженной батарее показания прибора должны составлять 80-86 делений. При показаниях прибора меньше 60 делений эксплуатация прибора не допускается, необходимо произвести заряд батареи от внешнего зарядного устройства.

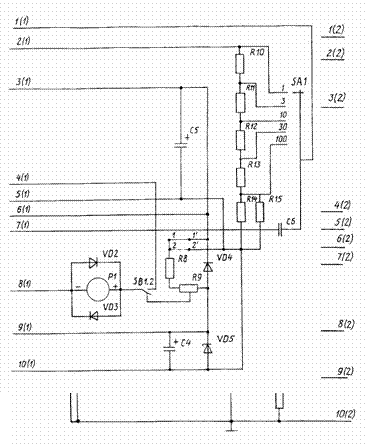

Рис. 1. Измеритель амплитуды (напряжений).

Схема электрическая принципиальная

Измеритель амплитуды. Перечень элементов
