Результат выполнения конструкторской разработки.

Предложен новый способ повышения эффективности сгорания мазута, позволяющий значительно улучшить процессы сгорания и экологическую обстановку за счет существенного уменьшения выброса окислов азота (ароматических углеводородов) в атмосферу.

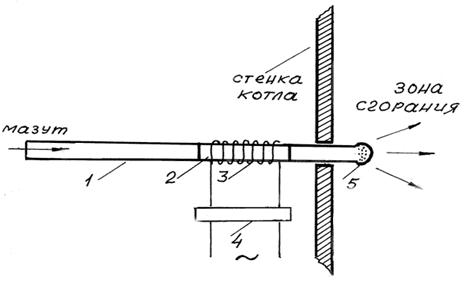

На рисунке представлена схема вибрационной форсунки, с помощью которой реализуется предлагаемый способ.

Форсунка содержит трубопровод подачи мазута 1, выполненный из ферромагнитного материала с вмонтированным посредством электросварки участком 2 из диамагнитного материала (в частности, нержавеющей стали), на котором размещена обмотка 3, подключенная к магнитно-импульсной установке 4. Сопло-распылитель 5 находится в зоне сгорания топки котла.

Вибратор работает следующим образом. При подаче мазута включается магнитно-импульсная установка 4, вследствие чего в обмотке 5 образуются импульсные электромагнитные поля, энергия которых пропорциональна индуктивности обмотки и квадрату тока в ней:

.

Это магнитное поле индуцирует в трубе 2 соответствующий импульс вихревого тока, магнитное поле которого действует навстречу внешнему магнитному полю катушки (индуктора). Результатом взаимодействия магнитных полей является взаимодействие электромагнитных сил, направление которых определяется по правилу левой руки (правило Ленца): перпендикулярны векторам магнитной индукции В и токаi, т.е. создается мощное давление на поверхность трубы 2. Это давление может достигать многих сотен кГ на кв.см поверхности трубы, вследствие чего в ней возникают механические колебания широкого спектра частот и амплитуд, а это в свою очередь приводит к тому, что из распылителя 5 выходит исключительно мелкодисперсная структура мазута.

Кроме того, мощное магнитное поле, создаваемое индуктором, воздействует на протекающий мазут (т.к. труба 2 из диамагнетика) и повышает его октановое число, что в свою очередь повышает удельную теплоту сгорания и уменьшает выброс окислов азота.

Проведенные опытно-экспериментальные работы показали высокую эффективность разработки, что позволяет рекомендовать ее к широкому практическому внедрению.

Подана заявка на выдачу патента Российской Федерации.
