Описание к ИЛ № 29-448-02

Результат выполнения НИР.

При изготовлении деталей из металлов и сплавов, обладающих высокими пластическими характеристиками, с целью испытания механических свойств требуется изготовление разрывных образцов. Существующие способы изготовления таких образцов путем обработки заготовок на токарном станке требуют длительного времени (в связи с необходимостью резания при малой глубине и с небольшой продольной подачей из-за возможности изгиба образца).

Авторами разработан способ изготовления на токарном станке разрывных образцов с диаметром рабочей части 6,0 мм из высокопластичных металлов и сплавов на примере алюминия марки А99. Согласно предложенному был изменен способ крепления заготовки на токарном станке. Общепринятый способ крепления заготовок на токарном станке предусматривает закрепление одного ее конца в патроне передней бабки поджатием ее другого конца вращающимся центром, установленном пиноли задней бабки (см. Рис. (а)). В разработанном способе один конец алюминиевой заготовкиЖ15 мм также закрепляется в патроне передней бабки, а другой - во вращающемся патроне, установленном в пиноли задней бабки (см. рис (б)). Перед точением образец путем вращения ручки пиноли перемещением задней бабки в направлении от передней бабки подвергается растягивающей нагрузке с усилием, не превышающем предел текучести алюминия, которое контролируется с помощью динамометра. В процессе точения заготовки оба патрона вращаются, и растягивающее усилие сохраняется, что предотвращает изгибание образца при режимах резания (число оборотов, продольная подача и глубина резания), принятых при изготовлении испытательных образцов из стандартных алюминиевых литейных и деформируемых сплавов.

Одновременно вытачивали образцы из заготовок, закрепленных обычным способом - закреплением одного ее конца в токарном патроне передней бабки и поджатием другого ее конца вращающимся центром, установленном в пиноли задней бабки.

а)

б)

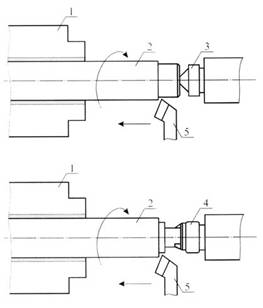

Рис. Схема закрепления заготовки при точении образцов:

а) по общепринятому способу;

б) по разработанной схеме: 1 - патрон передней бабки; 2-заготовка; 3 - вращающийся центр; 4 - патрон, установленный в пиноли задней бабки; 5 - резец

Таблица

Из таблицы видно, что при сокращении времени изготовления значения механических свойство оказались практически одинаковыми для образцов, изготовленных разными способами, что свидетельствует об отсутствии влияния растягивающего усилия на эти характеристики.
