Номер

24-297-02

Наименование проекта

Устройство отключения холостого хода сварочного трансформатора

Назначение

Отключение холостого хода сварочного трансформатора.

Рекомендуемая область применения

При работе с многопостовыми и однопостовыми сварочными аппаратами постоянного тока.

Описание

Результат выполнения конструкторской разработки.

Устройство отключения холостого хода сварочного трансформатора включает (см.рисунок) понижающий трансформатор, реле времени, магнитный пускатель, селеновый выпрямитель, промежуточное реле.

При включении пакетного выключателя ПВ напряжение подается на понижающий трансформатор ТР2 и загорается контрольная лампа ЛК. Со вторичной обмотки трансформатора напряжение подается на селеновый выпрямитель ВС2, плюсовая клемма которого соединяется с плюсовой клеммой сварочного аппарата, а минусовая - с катушкой промежуточного реле РП и далее с минусовой клеммой сварочного аппарата. При замыкании электродом свариваемой детали включается промежуточное реле, которое своими контактами включает реле времени. Реле времени включает магнитный пускатель ПМ2 электродвигателя вентилятора. При вращении вентилятора срабатывает реле контроля вентиляции РВК и включает магнитный пускатель ПМ1, при этом подается напряжение на обмотки сварочного аппарата.

После разрыва сварочной цепи отключается промежуточное реле. Реле времени с выдержкой 0,4-180 с отключает магнитный пускатель ПМ2. При остановке вентилятора реле контроля вентиляции отключает магнитный пускатель ПМ1 сварочного трансформатора.

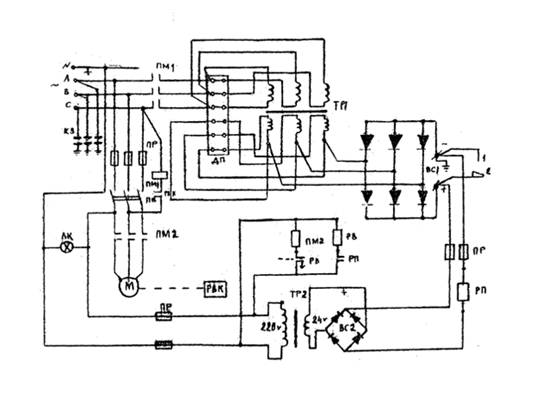

Схема подключения устройства

Преимущества перед известными аналогами

Надежность при эксплуатации; повышена техника безопасности при замене электрода, установке свариваемых деталей.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.10.2002
