Результат выполнения конструкторско-технологической работы.

Приемное отделение представляет собой сварную металлоконструкцию в виде приемного бункера с аэрожелобом и позволяет принимать свежеубранный зерновой ворох. Выгрузка зернового вороха из транспортных средств в приемный бункер осуществляется с земляной насыпи, примыкающей к одной из сторон приемного бункера.

Приемный бункер 4 (см.рисунок) вместимостью 32 м ³ за счет аэрожелоба 5, соединенного с вентилятором 6, производит вентилирование зернового вороха во время его временного хранения, а также выгрузку-подачу в технологическую линию, которая состоит из двух машин ОВП-25 и бункерной сушилки СБВС-5. Зерновой ворох подается в машину ОВП-25 с помощью нории 1, а от нее в бункера сушилки СБВС-5. Нижняя головка нории установлена на уровне пола сушилки, что позволяет исключить попадание в нее грунтовых и талых вод как во время эксплуатации, так и в осенне-зимний период.

При закрытом выгрузном окне 3 с помощью заслонки 2 и заполненном приемном бункере зерновым ворохом, воздушный поток от вентилятора осуществляет вентилирование зерновой насыпи. Подача зернового вороха в норию происходит тогда, когда заслонка поднята, что позволяет осуществлять выгрузку из приемного бункера.

Регулирование подачи зернового вороха в зерноочистительные машины предварительной очистки ОВП-25 сушилки СБВС-5 осуществляется за счет изменения величины проходного сечения выгрузного окна с помощью заслонки.

Воздухораспределительная перегородка 7 аэрожелоба изготовлена из чешуйчатого сита и уложена с уклоном в сторону выгрузного окна. Величина коэффициента живого сечения перегородки выбрана (в результате экспериментальных исследований) с учетом работы вентилятора в режимах максимальных значений его КПД и переменна по длине перегородки. Высота отверстий перегородки выполнена изменяющейся по ее длине, что позволяет обеспечить достаточную производительность и стабилизацию равномерности процесса выгрузки. Осевой вентилятор (марка ВО-5У2) обеспечивает необходимую подачу воздуха в зерновую насыпь при ее временном хранении, а также требуемую подачу зернового вороха в зерноочистительные машины в течение всего процесса выгрузки.

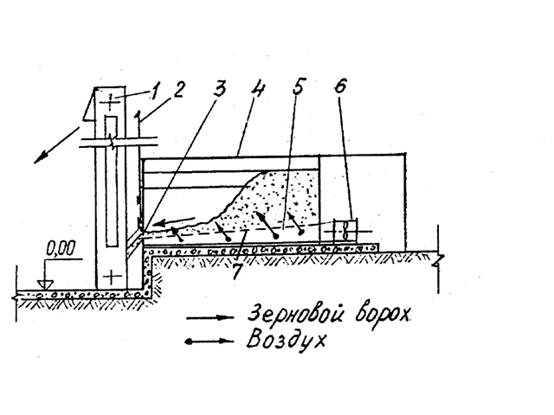

Схема приемного отделения зернового вороха
