Номер

24-276-02

Наименование проекта

Зерноочистительный агрегат для сушилок С-10 и С-20

Назначение

Получение кондиционных семян и зерна.

Рекомендуемая область применения

Для работы с шахтными сушилками открытого исполнения С-10 и С-20.

Описание

Результат выполнения конструкторско-технологической работы.

На зерноочистительном агрегате выполняются следующие операции: прием, предварительная очистка, временное хранение и очистка до семенных кондиций зерновых и зернобобовых культур.

Зерноочистительный агрегат состоит из технологически увязанных между собой приемного бункера с аэрожелобом, бункера резерва сухого зерна, бункеров готового продукта и отходов, комплекта зерноочистительных машин производства ФРГ: К527А, К547А, К236А, Т205, норий, а также металлической арматуры.

Зерноочистительный агрегат работает следующим образом.

Зерновой ворох самосвальным автотранспортом с пандуса 1 (см.рисунок) выгружается в приемный бункер с аэрожелобом 8, откуда дозированно подается посредством вентилятора 6, транспортера 13 и нории 14 на предварительную очистку в машину 12 К527А, установленную на раме. Отходы от предварительной очистки пневмотранспортером с пылевым вентилятором В-ЦП-40 № 5 загружаются в секцию 2 влажных отходов бункера отходов.

Очищенное влажное зерно самотеком поступает в норию 15 сушилки 16 С-10 (С-20). После сушки зерно вторым потоком нории 15 направляется в бункер 10 резерва сухого зерна.

Из бункера 10 зерно дозированно поступает в норию 11 2НПЗ-20 и далее - на очистку в машину 9 К547, установленную на раме.

Очищенное зерно из машины 9 норией 7 Т205 направляется в триерный блок 4 К236А. Готовые семена из триера самотеком поступают в бункер 3 семян. Отходы от машин 9 и 4 частью самотеком, а частью - вторым потоком нории 7 загружаются в секцию 5 фуражных отходов бункера отходов.

При обработке зерна, не требующего сушки, зерно после машины 12 подается во второй поток нории 15, которым направляется в бункер 10, минуя сушилку.

Если не требуется очистка зерна после сушки, оно из бункера 10 вторым пото- ком нории 11 перегружается в секцию 5 фуражных отходов бункера отходов.

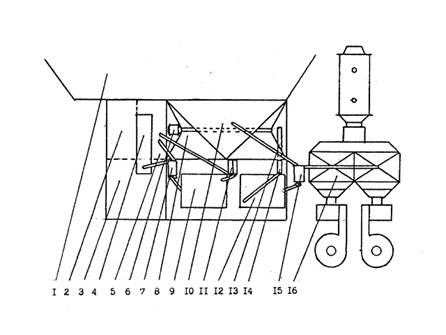

Схема зерноочистительного агрегата для сушилок С-10, С-20

Преимущества перед известными аналогами

Простота технологической схемы, надежность. Отсутствие завальных ям и приямков.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 50%. Повышение производительности труда на 50%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.09.2002
