Номер

24-265-02

Наименование проекта

Измельчитель коры ИК-10

Назначение

Для измельчения отходов окорки

Рекомендуемая область применения

Получение технологического сырья для выработки топливных и технологических брикетов.

Описание

Результат выполнения конструкторской работы.

Измельчитель коры ИК-10 состоит из сварной рамы 5 (рис.1), на которой смонтированы корпус 1 и привод, состоящий из электродвигателя 4 и клиноременной передачи 3. В корпусе смонтирован ротор 7, с шарнирно закрепленными на осях 8 подвижными ножами 9, контрножи 10 и 2 и калибрующая сетка 6.

Механизм резания включает в себя ротор, калибрующую сетку и два контрножа. Ротор состоит из приводного вала 1 (рис.2), на котором смонтированы диски 2, промежуточные кольца 3, толщина которых незначительно превышает толщину подвижных ножей 6, закрепленных на осях 4 при помощи втулок 5. Контрнож 7 представляет собой гребенку, через пазы которой проходит рабочая часть подвижных ножей. Зазор между ножами и контрножами регулируется перемещением контрножей.

Отходы окорки от окорочнык станков транспортером подаются в загрузочную горловину измельчителя и попадают на ротор. За счет центробежных сил от вращения ротора перерабатываемые отходы окорки отбрасываются на контрнож (гребенку), где и происходит перерезание крупных частиц. Измельченные отходы попадают на сепарирующую сетку, мелкие частицы проходят через отверстия сепарирующей сетки. Крупные частицы, не прошедшие через сепарирующую сетку, увлекаются ножами и образующимся воздушным потоком к заднему контрножу, где происходит доизмельчение. Вынос измельченных отходов окорки из-под измельчителя производится транспортером или пневмотранспортером. Величина фракции регулируется сменными сепарирующими сетками и установкой различного числа подвижных ножей.

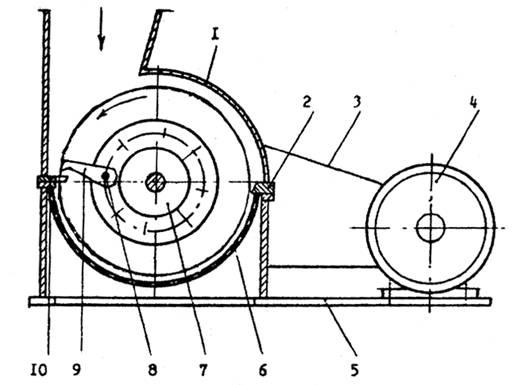

Рис. 1. Схема измельчителя коры ИК-10

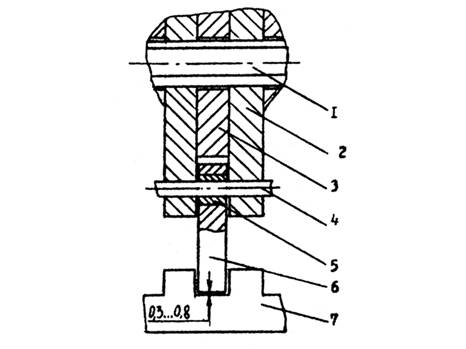

Рис. 2. Схема механизма резания

Преимущества перед известными аналогами

Высокая производительность, надежность в эксплуатации.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Экономия материалов на 20%. Снижение загрязненности территории деревообрабатывающих предприятий в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.09.2002
