Номер

20-260-02

Наименование проекта

Прибор для проверки натяжения приводных ремней ППНР

Назначение

Контроль правильности натяжения ремней автомобилей ВАЗ, ИЖ, "Москвич", УАЗ, КамАЗ, МАЗ и др.

Рекомендуемая область применения

Производство автомобилей, работы по техническому обслуживанию и ремонту автомобилей, проверка технического состояния транспортных средств при государственном техосмотре.

Описание

Результат выполнения конструкторской разработки.

Принцип действия прибора состоит в измерении прогиба ремня в середине между шкивами при приложении к нему заданного усилия. Для исключения необходимости считывания показаний со шкал прибора непосредственно в зоне измерений динамометр выполнен предельным, т. е. Сигнализирующим о достижении заранее заданного усилия сжатия, а прогибомер - с запоминанием максимально достигнутого при приложении усилия прогиба ремня.

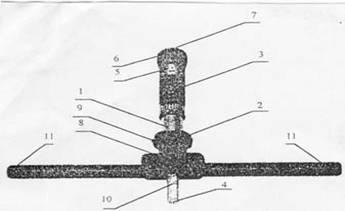

Прибор состоит из динамометра 1 (см. рисунок) и насадки прогибомера 2 (в дальнейшем прогибомер). Динамометр состоит из корпуса 3, наконечника 4, шкалы 5, упора 6 и регулятора усилия 7. Прогибомер состоит из корпуса 8, узла регулировки трения 9 прогибомера на динамометре, шкалы прогиба 10 и стержней 11.

Прибор без насадки - прогибомера представляет собой предельный динамометр и может использоваться как средство воспроизведения нормированного усилия сжатия, в частности при испытании бытовых и аналогичных электрических приборов на безопасность по ГОСТ 27570.0-87
