Результат выполнения конструкторской работы.

Сушилка СБ-2 изготовлена из вентилируемого бункера БВ-40А. Высота наружного перфорированного корпуса 5 (см.рисунок) уменьшена вдвое и равняется 3384 мм. Сверху над корпусом установлена крышка 8 от бункера БВ-40А с загрузочным устройством 7. Наружный корпус опирается на тумбу 1, в коническом днище 3 которой выполнены окна 4 аэрации, закрытые перфорированными листами от наружного корпуса. Коническое днище тумбы и обратный конус 13 бункера БВ-40А соединены угольниками 14, на которые опирается центральная труба 10 диаметром 1540 мм и высотой 2360 мм. Сверху труба закрывается перфорированной конической крышкой 9. В месте соединения тумбы с наружным корпусом установлен дополнительный конус из перфорированных листов (на рисунке показан пунктирной линией).

Через коническое днище 3 проходит патрубок 15 подвода воздуха в центральную трубу. В нижней части конического днища имеется выпускное отверстие с задвижкой 16, к которому присоединена входная горловина шнека 2 выгрузки зерна.

Предварительно очищенное зерно норией загружается в сушилку и заполняет кольцевое пространство между перфорированными листами наружного корпуса и центральной трубы. Подогретый воздух вентилятором подается через патрубок в центральную трубу, проходит через ее перфорацию и зерновой слой, перфорацию наруж- ного корпуса. Происходит испарение и удаление влаги сначала с поверхности зерна, а затем из его внутренних слоев.

Семенное зерно сушат при температуре теплоносителя 35…45 ^оС, а фуражное зерно - при температуре теплоносителя 35...60 ^оС.

Высушенное (подсушенное) зерно выгружается шнеком 2 в норию, из которой оно с помощью распределителя потока зерна, в зависимости от влажности, направляется на досушку снова в сушилку или в емкости для вентилирования и хранения. Скорость выгрузки зерна регулируется степенью открытия задвижки.

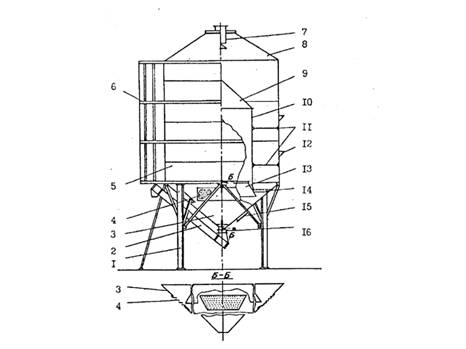

Бункерная сушилка СБ-2:

1 - тумба; 2 - шнек; 3 - коническое днище; 4 - окно аэрации; 5 - корпус; 6 - лестница; 7 - загрузочное устройство; 8 - крышка; 9 - конус; 10 - центральная труба; 11 - растяжка; 12 - пробоотборник; 13 - обратный конус; 14 - угольник; 15 - патрубок; 16 - задвижка
