Результат выполнения конструкторской разработки.

Тепловычислитель ТВА-01 обеспечивает измерение и регистрацию следующих параметров: количество потребляемой тепловой энергии, массовый расход и массу теплоносителя, температуру теплоносителя, давление.

Тепловычислитель работает в составе теплосчетчика в комплекте: с двумя преобразователями расхода типа МЕТРАН-300ПР или СВА-Т; с тремя термометрами сопротивления ТИПА ТСП-0193 или ТСП-0196; с двумя датчиками давления типа МЕТРАН-43ДИ.

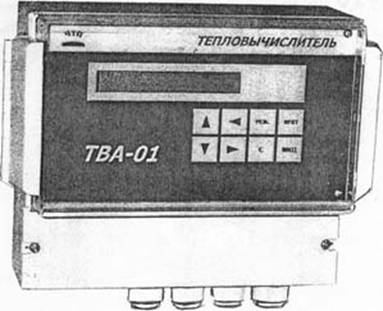

Конструктивно прибор состоит из: пластмассового корпуса, двух печатных плат, пленочной клавиатуры, матричного дисплея с подсветкой, собранных в моноблок. Тепловычислитель ТВ преобразует данные в код и передает их по встроенному интерфейсу в компьютер для распечатки на принтере. Питание - от сети переменного тока напряжением 220 В частотой 5 Гц (предусмотрен резервный источник питания, обеспечивающий сохранение архива и информации)

Отличительные особенности тепловычислителя: двухрядный индикатор результатов измерения или вычисления, а также времени работы; хранение информации при отключении сети не менее 1000 ч; интерфейсrs232; емкость архива - не менее 1000 средне-часовых значений; возможность просмотра суммарных значений тепловой энергии, массы теплоносителя и утечек за час, сутки, месяц; входная защита - 1Р65; защита от несанкционированного доступа; межповерочный интервал - 2 года.

Количество тепла, масса теплоносителя и утечек, давление, входная и выходная температуры, код самодиагностики регистрируются в памяти ТВА-01. Информация из архива может быть считана в ПЭВМ и распечатана в виде протокола для представления отчета в тепловые сети.

Прибор ТВА-01 предназначен для эксплуатации при следующих рабочих условиях: температура окружающего воздуха +5…+50 град С, влажность 45…95% при температуре +35 град С, устойчивость к воздействию синусоидальных вибраций частотой 5…25 Гц и амплитудой до 0,01 мм.
