Результат выполнения конструкторской разработки.

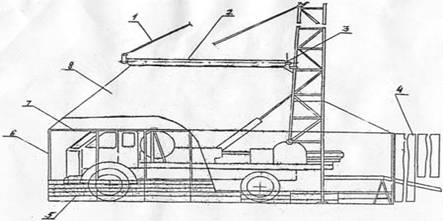

Укрытие палаточного типа, с трубчатым каркасом. Состоит (см. рисунок) из: растяжек 1, скалки 2, храпового механизма 3, ворот 4, щитов 5 барьера, трубчатого каркаса 6, перемычек 7 и тканевого покрытия 8.

На мачте бурового агрегата на высоте 4,5 м от уровня земли монтируется скалка с навернутым на нее тканевым покрытием. Верхний край покрытия крепится к скалке по всей длине. Для наматывания (сматывания) на скалку тканевого покрытия служит храповой механизм. Скалка удерживается в горизонтальном положении двумя растяжками. По периметру бурового агрегата устанавливается барьер из щитов. Соединение щитов производится стойками трубчатого каркаса. По верху стойки соединяются перемычками. Для устойчивости трубчатый каркас раскрепляется несколькими раскосами с рамой бурового агрегата. Затем ткань сматывается со скалки и расправляется на каркасе. Низ тканевого покрытия крепится шнуровкой за крючки на щитах барьера. Дополнительное крепление тканевого покрытия к элементам каркаса производится застежками. Со стороны рабочей площадки бурового агрегата на крайние стойки трубчатого каркаса навешены ворота. Ворота двустворчатые, шарнирные, выполнены из трубчатых элементов, обтянутых тканью.

При переезде бурового агрегата с объекта на объект трубчатый каркас и щиты барьера перевозятся отдельно от буровой. Тканевое покрытие на переездах наматывается на скалку, которая крепится скобой к мачте бурового агрегата и транспортируется совместно.
