Результат выполнения научно-исследовательской работы

Предлагаемое техническое решениезаключается в следующем. Плавающаястанция приготовления питьевой водыдополнительно снабжена промывнымнасосом, сатуратором, блоком угольногоадсорбера, бактерицидной установкой,краном с поплавковым приводом, емкостью для промывки фильтра, запорнымиклапанами с электромагнитными приводами, датчиками положений запорных клапанов с электромагнитными приводами, датчикамидавления и блоком управления, причем входфильтра соединенс открытымводоисточником, выход фильтра соединен с всасывающим патрубком повысительного насоса и напорным патрубком промывногонасоса, эжектор соединен с напорнымпатрубкомповысительногонасоса,озонатором и сатуратором, блок угольногоадсорбера соединен с сатуратором и входомбактерицидной установки, выход которойсоединен с потребителем воды,всасывающий патрубок промывного насосасоединен с емкостью для промывки фильтра,кран с поплавковым приводом соединен с напорным патрубком повысительного насосаи емкостью для промывки фильтра, а датчикидавления, запорные клапаны сэлектромагнитными приводами и датчикиположений запорных клапанов сэлектромагнитными приводами соединены сблоком управления.

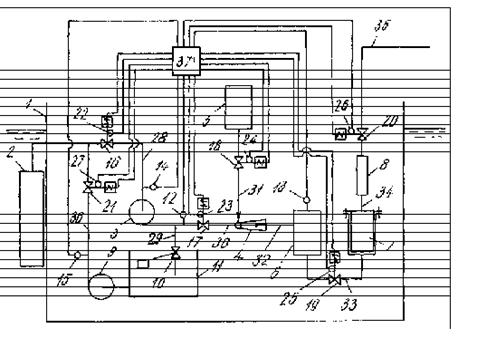

На чертеже схематически изображена плавающая станция приготовления питьевойводы.

Плавающая станция приготовленияпитьевой воды включает корпус 1, фильтр 2, повысительный насос 3, эжектор 4, озонатор 5, сатуратор 6, блок угольного адсорбера 7,бактерицидную установку 8, промывной насос9, кран с поплавковым приводом 10, емкостьдля промывки фильтра 11, датчики давления12-15,запорныеклапаны с электромагнитными приводами 16-21, датчикиположений запорных клапанов сэлектромагнитными приводами 22-27,трубопроводы 28-36 и блок управления 37.

Плавающая станция приготовленияпитьевой воды работает следующим образом.

Забортная вода из открытоговодоисточника поступает в фильтр 2,например с плавающей фильтрующейзагрузкой, фильтруется и через открытыйзапорный клапан с электромагнитнымприводом 16 по трубопроводу 28 поступает вовсасывающий патрубок повысительногонасоса 3. Повысительный насос 3 включаетсяв работу. Вода по трубопроводу 29 через открытый кран с поплавковым приводом 10поступает в емкость для промывки фильтра11 и наполняет ее. После наполнения емкостидля промывки фильтра 11 водой кран споплавковым приводом 10 закрывается,давление в напорном трубопроводеповысительного насоса 3 увеличивается и как только оно достигнет расчетного значения от датчика давления 12 на блок управления 37 поступает сигнал на открывание запорных клапанов с электромагнитными приводами 17и 18. При разрешающих сигналах отдатчиковположений запорных клапанов сэлектромагнитными приводами 23 и 24запорные клапаны с электромагнитнымиприводами 17 и 18 открываются иобрабатываемая вода по трубопроводу 30поступает на вход эжектора 4. Вовсасывающий патрубок эжектора 4 отозонатора 5 по трубопроводу 31 поступаетозоно-воздушная смесь, которая тщательноперемешивается с обрабатываемой водой, азатем образовавшаяся смесь потрубопроводу 32 поступает в сатуратор 6. Всатураторе 6 озоно-воздушная смесьсжимается и растворяется в воде. Припороговых значениях концентрации озона вводе и времени пребывания смеси всатураторе 6 достигается практически полнаяинактивация микроорганизмов (вирусов,споровых бактерий и др. ). При достижении всатураторе 6 расчетного давления датчикдавления 13 на блок управления 37 подаетсигнал на открывание запорных клапанов сэлектромагнитными приводами 19 и 20. Приразрешающих сигналах от датчиковположений запорных клапанов сэлектромагнитными приводами 25 и 26запорные клапаны с электромагнитнымиприводами 19 и 20 открываются иобрабатываемая вода из сатуратора 6 потрубопроводу 33 проходит через блокугольного адсорбера 7. При этом в толщезагрузки блока угольного адсорбера 7происходит глубокое биологическоеокисление и сорбция загрязнений, придающихводе цветность, запах и привкус. Из блокаугольного адсорбера 7 обрабатываемая водапо трубопроводу 34 поступает набактерицидную установку 8, где онаподвергается дополнительномуобеззараживаниюс помощьюультрафиолетового излучения. После этогоочищенная вода по трубопроводу 35поступает потребителю.

При работе плавающей станцииприготовления питьевой воды фильтр 2засоряется,егогидравлическоесопротивление увеличивается, а абсолютноедавление во всасывающем патрубкеповысительного насоса 3 уменьшается. Как только оно снизится до расчетной величины, датчик давления 14 подаст сигнал на блокуправления 37 и фильтр 2 переводится в режим регенерации фильтрующей загрузки. По команде с блока управления 37 запорныеклапаны с электромагнитными приводами16-20 закрываются. При разрешающихсигналах от датчиков положений запорных клапанов с электромагнитными приводами 22- 26 электродвигатель повысительного насоса3 выключается, а электродвигательпромывного насоса 9 включается в работу.Как только промывной насос 9 выйдет нанормальный режим работы, датчик давления15 на блок управления 37 подает сигнал наоткрывание запорного клапана сэлектромагнитным приводом 21. Запорныйклапан с электромагнитным приводом 21 открывается и при разрешающем сигнале от датчика положения запорного клапана 27промывной насос 9 по трубопроводу 36подает воду из емкости для промывкифильтра 11 в фильтр 2. Под действиемнапора промывной воды фильтрующаязагрузка фильтра 2 освобождается отпримесей. Через расчетное время,задаваемое на пульте блока управления 37,фильтр 2 переводится в режим фильтрованияводы. По команде с блока управления 37выключается электродвигатель промывногонасоса 9, закрывается запорный клапан сэлектромагнитным приводом 21, открываетсязапорный клапан с электромагнитнымприводом 16 и при разрешающих сигналах от датчиков положений запорных клапанов сэлектромагнитными приводами 27 и 22включается в работу электродвигательповысительного насоса 3. Дальнейшийпроцесс приготовления питьевой водыпродолжается аналогично вышеописанному.

При работе блок угольного адсорбера 7засоряется,егогидравлическоесопротивление увеличивается, давление в сатураторе 6 возрастает. Как только оно достигнет расчетного максимальногозначения, датчик давления 13 на блокуправления 37 подает сигнал на регенерациюблока угольного адсорбера 7. По этомусигналу блок управления 37 выключаетэлектродвигатели повысительного 3 ипромывного 9 насосов и бактерициднуюустановку 8, запорные клапаны сэлектромагнитными приводами 16-21закрываются и при разрешающих сигналах от датчиков положений запорных клапанов с электромагнитными приводами 22-27 с блокауправления 37 подается сигнал (например, ввиде блинкера), извещающий о необходимости замены блока угольного адсорбера 7. По этому сигналу производитсязамена блока угольного адсорбера 7, после чего процесс приготовления питьевой водыпродолжается.
