Результат выполнения научно-конструкторской разработки

Способ заключается в том, что в каждой паре соседних радиационных труб зоны точного нагрева продукты сгорания последовательно подают из первых нагревателей во вторые вне пределов рабочего пространства печи и ее изоляции и удаляют из вторых в объединенные внешние рекуператоры, обеспечивая давление в местах их соединения с дымовыми патрубками радиационных труб, равное атмосферному.

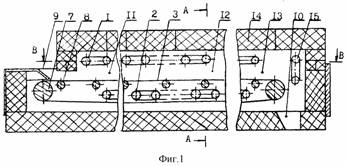

Метизы загружают в печь через окно 9 на грузовое полотно транспортного конвейера 3, где они последовательно проходят через зоны нагрева 11, точного догрева 12 и выдержки 13, заполненные контролируемой атмосферой с заданными физико-химическими свойствами и выгружают в окно 10. Нагрев метизов осуществляют РТ, установленными рядами над и под метизами параллельно конвейеру в зонах нагрева и точного догрева и перпендикулярно (поз. 15) в зоне выдержки непосредственно на выходе метизов с конвейера над окном 10.

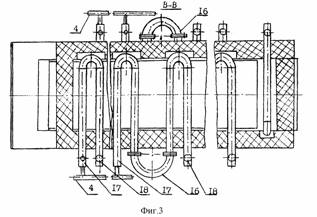

В зонах нагрева и выдержки в первых ветвях РТ установлены газогорелочные устройства, а во вторых - дымовые патрубки. Горение растягивается по всей длинеu-образного нагревателя, что позволяет интенсифицировать нагрев метизов на начальной стадии и исключить возможность их подстывания на выходе из печи. В зоне догрева необходимо осуществить точный догрев изделий до заданной температуры. Это достигают тем, что продукты сгорания РТ не сразу удаляют из печи, а направляют поворотными коленами 16 в соседние нагреватели, что позволяет осуществить более плавный догрев изделий и исключить их перегрев. Такая система отопления зоны точного догрева печи также обеспечивает повышение ее КПД, так как вторичное использование физического тепла уходящих газов позволяет догревать метизы, а удлинение дымовой трассы - гарантировать полноту сжигания природного газа в нагревателях при пропорционировании, близком к стехиометрическим значениям (l= 1,1 - 1,3). Кроме того, вынесение поворотных колен 16 за пределы рабочего пространства печи и ее изоляции увеличивает ресурс работы РТ, так как при прогаре первого из попарно последовательно соединенных нагревателей (прогар второго при прочих равных условиях исключен) после его реставрации имеется возможность перестановки соседних нагревателей и их повторного использования в менее напряженных температурных условиях.

Для обеспечения качественного сжигания природного газа воздух в РТ печи подают нагретым до температуры 473 - 673 К. Нагрев воздуха осуществляют во внешних объединенных по рядам РТ рекуператорах 19, представляющих коаксиально установленные трубы. Внутренние трубы этих рекуператоров являются воздушными коллекторами 5 печи, а внешние - ее дымопроводами 6. В местах соединения объединенных рекуператоров 19
