Результат выполнения технологической разработки.

Расчет осуществляется по схеме замещения фазы обмотки управления (У) прямой последовательности (см.рисунок).

Расчет ведется итерационным методом. Сначала задается предварительное значение ЭДС прямой последовательности Е = 0,9Чu_н,гдеu_н-номинальное напряжение сети.

Затем рассчитывается величина

(1),

по ней находится значение магнитной проницаемости на поверхности ферромагнитного ротора, по предварительно рассчитанной зависимости для выбранной марки стали ротора

где В_d-индукция в воздушном зазоре для принятой ЭДС,

d ₂-диаметр ротора, обращенный к статору,

¦- частота сети,r_r- удельное сопротивление материала ротора. Активное сопротивление ротора прямой последовательности

r _ry1 = (2)

где а _r - коэффициент, учитывающий увеличение сопротивления ротора за счет

вихревых токов и гистерезиса, а _r =1,4;

k _rc- коэффициент краевого эффекта;

m -число фаз, m = 2;

k ₀₁ -обмоточный коэффициент;

l _s -длина пакета статора;

w _sy- число витков обмотки У. Индуктивное сопротивление ротора Х _ryl = 0,6Чr _ryl .

Полное сопротивление цепи разветвления

z_r1= (3)

где Х _ml - сопротивление взаимной индукции. Сопротивление обратной последовательности ротора неизвестно, предварительно принимается равным сопротивлению прямой последовательности. Тогда сопротивление обратной последовательности разветвления

z_r2= (4)

Полное сопротивление прямой последовательности У

z_yl= r _sy + re( _rl) + j(x _sy + imЧ( z_rl)) (5)

Полное сопротивление прямой последовательности рабочей фазы (В) (без конденсатора)z_bl= r _sb + re( z_rl)Чk ² + j(x _syЧk ² + imЧ( z_rl)Чk ²) (6)

Полные сопротивления фаз У и В обратной последовательности

z_y2= r _sy + re( z_r2) + j(x _sy + imЧ( z_r2)),

z_b2= r _sb + re( z_r2)Чk ² + j(x _syЧk ² + imЧ( z_r2)Чk ²) (7)

Токи прямой и обратной последовательностей фазы У

(8).

ЭДС прямой и обратной последовательности

e ₁ = ; Е ₂ = (9)

По величине Е ₂ рассчитывается индукция обратной последовательности В_d2, по ней значение по формуле 1 и находитсяm₂. Здесь при расчете по формуле 1 надо вместоsподставлять 2 -s. По найденномуm₂рассчитывается по формуле 2r _ry2, затем по формуле 3z_r2с подстановкой скольжения 2 -s. Вновь рассчитываются по формуле 8i_y1, i_y2и по формуле 9 Е ₁ и Е ₂. Полученное значение Е ₁ сравнивается с взятым первоначально Е ₀ = 0,9Чu_н. Если Е ₁ - Е ₀ будет менее 1 В, то расчет можно прекратить. Если Е ₁ - Е ₀ будет больше 1 В, то необходимо сделать новый расчет по формулам 1-9 и сравнить новое значение и предыдущее Е ₁. Если - Е ₁ менее 1 В, расчет прекратить, при разнице более 1 В, расчет продолжить. При последующих перерасчетах новое значение ЭДС прямой последовательности можно корректировать по формуле =e ₁ + (Е ₁ - Е ₀)Чde ₁/(Е ₁ - Е ₀ -de ₁),

где Е ₁ - предыдущее значение ЭДС прямой последовательности;

Е ₀ - начальное значение ЭДС прямой последовательности;

de ₁- разность ЭДС между последним и предыдущим значениями.

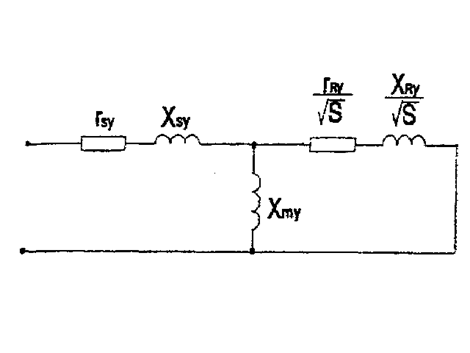

cхема замещения фазы обмотки управления прямой последовательности
