Результат выполнения конструкторской разработки.

Машина смонтирована на сварной раме, включает в себя узел загрузки, состоящий из двух домкратов, снабженных ходовыми винтами, несущими на себе призмы для укладки оси размоточного вала, что позволяет обойтись при загрузке тяжелых рулонов без грузоподъемных механизмов.

На размоточном валу перемещаются по резьбе в зависимости от ширины рулона два конуса, входящие в осевые отверстия рулона. Для устранения влияния возможной эллипсности рулона служит груз, облицованный войлоком и закрепленный на раме шарнирно.

Узел транспортирования материала состоит из двух обрезиненных валов 5 и 6 (см. рисунок), соединенных зубчатой передачей. Режущее устройство включает в себя нижний 11 и верхний 9 валы, сцепленные зубчатой передачей, на которых крепятся дистанционные втулки 8, позволяющие производить регулировку ширины полос, и самозатачивающиеся ножи 7. За ножевым устройством смонтирован направляющий валик 10. Узел сматывающего вала состоит из двух полуцилиндров 12 и 13, имеющих направляющий стержень 15 и скрепляющихся болтами на Т-образных цапфах 16. Одна из цапф несет на своем конце фрикционную полумуфту, скрепленную со звездочкой 17, которые посажены на цапфе свободно. Вторая полумуфта 1 посажена на шпонке с возможностью осевого перемещения под воздействием пружины 2. Для закрепления концов разрезанных полос служит планка 14.

Привод транспортирующих и ножевых валов и сматывающего вала осуществляется от электродвигателя 3 при помощи цепной передачи через червячный редуктор 4.

Рулон закатывают между домкратами с опущенными призмами. В центральное отверстие рулона вводится ось и рулон фиксируется на ней конусами. Затем рулон приподнимается домкратами на нужную высоту. Конец материала заправляют в транспортирующие валы. Кратковременным пуском машины разрезают материалы на полосы достаточной длины для закрепления их концов на сматывающем валу. Включают привод и производится разрезание материала на полосы и сматывание последних в отдельные рулоны определенного диаметра. Для снятия рулонов со сматывающего вала его поворачивают так, чтобы при выемке болтов полуцилиндры соскользнули с плоскости цапф. Полуцилиндры вынимают из рулонов и вновь монтируют на цапфах.

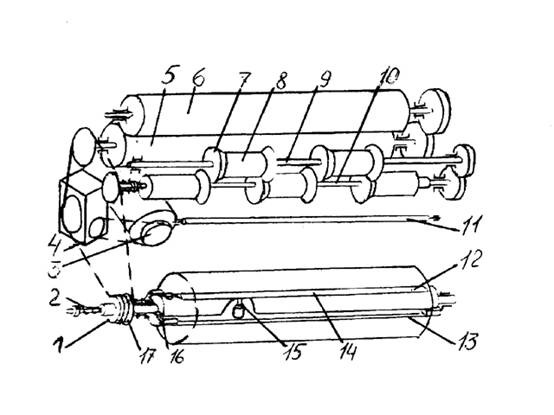

Узел транспортирующих и сматывающих валов машины

для разрезания рулонных материалов
