Результат конструкторской разработки.

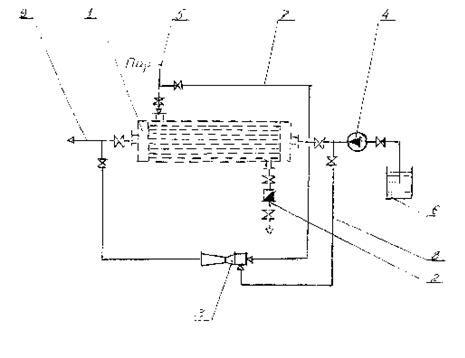

Разработанный способ и аппаратурное оформление нагрева и транспортирования поливочной воды (рис. 1, сплошной контур) направлены на снижение расхода греющего пара, энергозатрат на перемещение воды, материальных затрат на эксплуатацию традиционной установки (рис. 1, пунктирный контур). Установка, подающая поливочную воду, например, на парниковое хозяйство включает в себя параллельно подключенный к пароводяному теплообменнику 1 с конденсатоотводчиком 2 и запорнорегулирующей арматурой пароводяной инжектор 3. Перекачивающий насос 4, паровой коллектор5, источник забора поливочной воды 6 остаются без изменения. Инжектор 3 по активному потоку паропроводом 7 соединен с паровым коллектором 5, по пассивному потоку - трубопроводом 8 с напорным патрубком насоса 4. Нагретая вода транспортируется на парниковое хозяйство по трубопроводу 9.

Установка подготовки поливочной воды работает следующим образом. Запорнорегулирующей арматурой отключают пароводяной теплообменник 1 от парового коллектора 5, перекачивающего насоса 4 и трубопровода 9 подачи воды на парниковое хозяйство. Открывают арматуру на паропроводе 7, трубопроводе 8 и при работающем насосе 4 на инжектор 3 подают из источника забора 6 воду с температурой 8 - 10єС и давлением 2 - 3 ати и пар (насыщенный с давлением 3 - 4 ати). Воду, нагретую до 20 - 30єС с давлением 2 - 4 ати (исходя из местных условий) направляют на парниковое хозяйство.

Рис. 1
