Номер

03-009-02

Наименование проекта

Камера сушильная тупиковая.

Назначение

Для сушки лакокрасочных, покрытий нанесенных на металлическую поверхность с температурой воспламенения не ниже 450 градусов Цельсия.

Рекомендуемая область применения

Может применяться в закрытых помещениях окрасочных цехов предприятий различных отраслей.

Описание

Результат выполнения конструкторской разработки.

Камера сушильная конвективная с электрообогревом тупиковая.

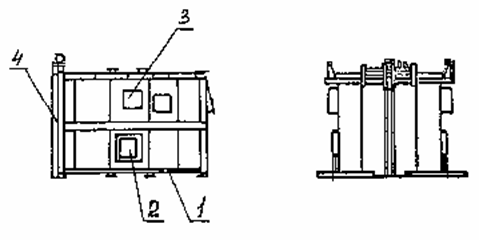

Камера представляет собой конструкцию, состоящую из каркаса 1 (см.рисунок), с закрепленными на нем электрокалориферами 2, вентиляторами 3, фильтрами типа ФЯР, и раздвижной двухстворчатой двери 4.

Каркас сварной, выполненный из гнутых профилей, облицован теплоизоляционными панелями. Внутри камеры вдоль стен расположены воздуховоды с отверстиями для равномерного распределения воздуха во внутреннем объеме камеры.

Камера работает в двух температурных режимах сушки: 60 ^о С и 110 ^о С.

Вентиляторы постоянно работают в обоих режимах.

Дверь раздвижная состоит из двух створок, которые приводятся в движение от привода, укомплектованного редуктором с электродвигателем.

Система контроля и автоматического регулирования обеспечивает работу камеры в заданном технологическом режиме.

Преимущества перед известными аналогами

Уровень конструкторской и технологической унификации 70%. Технико-экономические показатели соответствуют Российским стандартам.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект 98 тыс.руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.07.2002
