Результат выполнения конструкторской разработки.

Теплогенератор может быть использован в сушильных и тепловых агрегатах отраслей сельс­кого и коммунального хозяйства, а также в промышленности и строительстве.

Задачей разработки является упрощение конструкции и расчетов длин и диаметров труб образующих теплогенератор с учетом мощности источников тепла, а также повышение коэффициента полезного действия.

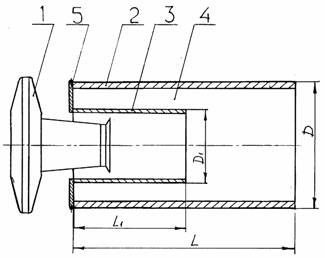

Теплогенератор содержит (см. рисунок) источник тепла 1, например, горелку с вентилятором, систему труб 2 и 3, вставленных одна в другую, при этом в трубе меньшего диаметра 3 закреплен источник тепла, а между стенками труб 2 и 3 со стороны источника тепла, имеется канал 4 для прохода воздуха, причем между стенками труб 2 и 3 установлена заслонка 5 с возможностью регулирования, а отношениеd₁l₁/dlнаходится в пределах от 0,25 до 0,75, где:

d₁- диаметр трубы с меньшим диаметром, в мм;

l₁- длина трубыcменьшим диаметром, в мм;

d- диаметр трубы с большим диаметром, в мм;

Таким образом, предложенное решение позволяет упростить конструкцию теплогенератора, расчеты при конструировании его, повысить коэффициент полезного действия теплогенератора, упростить регулировку состава газовоздушной смеси.
