Результат выполнения конструкторской разработки.

Разработка относится к обработке металлов давлением в холодном состоянии и может быть использована для профильного раскатывания деталей с осесимметричным поперечным сечением, например, шлицев, зубьев, многогранников, цилиндров и т.д.

Задачей данной разработки является расширение технологических возможностей за счет увеличения количества раскатываемых деталей, повышение производительности, упрощение схемы управления.

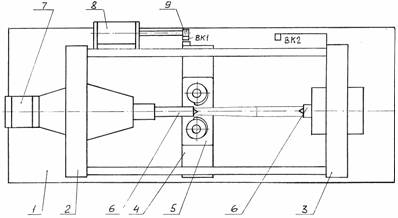

Стан для продольного раскатывания осесимметричных профилей (см. рисунок) содержит станину 1, закрепленные на станине бабки 2 и 3, привод 4 с раскатной головкой 5, зажимные центры 6, гидроцилиндр зажима заготовки 7. Гидроцилиндр зажима заготовки гидравлически связан с гидроцилиндром управления 8 на штоке которого закреплен подвижный контакт концевого выключателя 9, причем объем поршневой полости гидроцилиндра управления равен объему штоковой полости гидроцилиндра зажима заготовки.

Предложенный стан для продольного раскатывания осесимметричных профилей имеет следующие преимущества:

а) повышенная производительность за счет исключения холостых ходов при начале каждого рабочего хода привода с раскатной головкой;

б) упрощается электрическая схема за счет исключения промежуточных концевых выключателей;

в) расширение технологических возможностей за счет исключения зависимости от диаметра исходной заготовки, величины радиальных подач раскатных роликов, числа рабочих ходов раскатной головки, типоразмеров раскатываемых деталей.
