Результат выполнения конструкторской разработки.

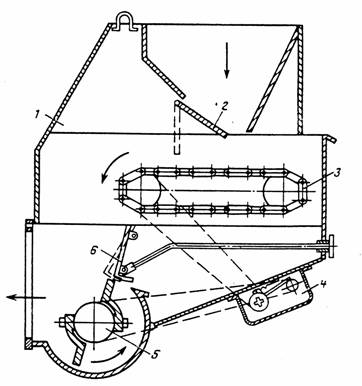

Питатель представляет собой конструкцию (см. рисунок), состоящую из угольного ящика 1 с регулирующей заслонкой 2, пластинчатого транспортера 3, скорость которого регулируется импульсным вариатором 4. Дальность заброса угля регулируется частотой вращения ротора 5 и положением разгонной плиты 6, а производительность - скоростью транспортера и положением заслонки.

Угольный ящик с установленными в нем заслонками и перегородками обеспечивает поступление угля на транспортер.

Транспортер, состоящий из штампованных пластин, подает уголь на забрасывающее устройство, которое в зависимости от числа оборотов ротора производит заброс угля с соответствующей дальностью.

Вращение ротора и перемещение транспортера осуществляется приводом, состоящим из электродвигателя, импульсного вариатора, ременных и цепных передач.

Конструкция питателя обеспечивает ремонт, технический осмотр и смазку механизмов без снятия питателя с котла.

Питатели ленточные ПТЛ-400, ПТЛ-600 имеют ряд конструктивных преимуществ:

-увеличена мощность электродвигателя с 1,1 кВт до 2,2 кВт для ПТЛ-400 и до 3,0 кВт для ПТЛ-600, что обеспечивает безаварийную работу питателя при отклонениях от нормального режима работы (сбои и перегрузки в подаче угля и др.);

-установлен экран защиты электродвигателя от теплового излучения;

-усовершенствована конструкция цепи транспортера (втулочная цепь заменена втулочно-роликовой), что позволяет повысить нагрузку по углю на 50%, увеличить срок службы цепи в 2-3 раза и обеспечивает плавность работы цепи;

-переработана конструкция муфты транспортера с целью улучшения ее работоспособности;

-в конструкции ротора учтены тепловые расширения, что позволило устранить заклинивание в подшипниковых узлах.
