Результат выполнения конструкторской разработки.

Установки состоит из автономных блоков - парогенератора и конденсатора, смонтированных каждый на собственной раме и приспособленных к транспортировке. блоки имеют собственные щиты управления и внешнюю обшивку.

Габариты блоков одинаковы - 700 х 1600 х 1400 мм.

Принцип работы. Парогенератор 1 (см. рис.) - электродный, получает воду от питательного насоса 2 из расходного бака 3. Получаемый влажный пар поступает в очищаемую систему 5, оттуда в конденсатор смесительного типа 6. Вода к форсункам конденсатора подается насосом 7 из расходного бака 8. Включение и выключение насоса конденсатора происходит автоматически при достижении заданной температуры конденсата на выходе из конденсатора. Сливной патрубок конденсатора герметично соединен с накопительной емкостью или канализацией. Установка работает на обычной водопроводной воде, в случае необходимости, к отводу 4 подсоединяется насос дозатор с собственной емкостью для введения в паропровод соответствующих химических добавок.

Повышенная безопасность установки достигается благодаря использованию в ее составе компактного электродного парогенератора.

Повышенная компактность и высокая эффективность, характерны также и для конденсатора смесительного типа.

Установка снабжена системой автоматического управления и защиты. Обеспечивается поддержание температуры пара на выходе из парогенератора, имеется электрическая защита по максимальному давлению в парогенераторе. Все узлы установки собраны из стандартных элементов.

Технологическая установка позволяет:

-

- проводить обработку различных разветвленных систем.

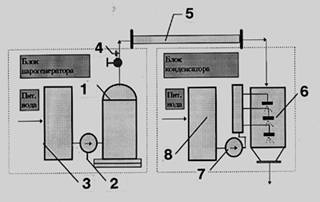

Рис. Технологическая установка для удаления из

трубопроводов и емкостей остатков рабочих сред.
