Результат выполнения конструкторской и технологической разработки.

Прибор ИНК-2.ЗК (рис. 1) предназначен для измерения механических напряжений и параметров виброколебаний объектов контроля в различных отраслях народного хозяйства при решении ряда производственных и исследо­вательских задач.

Основное назначение прибораѕизмерение частотным методом по ГОСТ 22362-77 механических напряжений в отдельных элементах стержневой, проволочной и прядевой арматуры преднапряженных железобетонных изделий и конструкций, параметров колебаний различных виброустановок, применяемых для уплотнения бетонной смеси. Прибор может использоваться также для измерения параметров виброколебаний объектов другого назначения.

Рис. 1. Измеритель напряжений и колебаний ИНК-2.3К

Определение величины механических напряжений и параметров виброколебаний осу­ществляется автоматически с интеллектуальной обработкой информации и выполнением расчетов посредством сигнального микроконтроллера.

Прибор индицирует величину напряжения(в МПа)и его отклонение от проектного зна­чения(в %), поправку на длину реза арматурного стержня(в мм), виброскорость, вибропере­мещение и частоту по каждому из 600 измерений.

Рабочие условия эксплуатации: диапазон температур -5...+45°С, относительная влаж­ность воздуха до 80%, атмосферное давление 650-800 мм рт. ст. (86-106 кПа).

Основные функции и возможности прибора:

-адресная ориентация на объект контроля;

-измерение частоты и амплитуды колебаний;

-анализ и интеллектуальная обработка информации;

-вычисление и индикация напряжения, среднеквадратичного значения виброскорости, амплитуды, частоты, отклонения напряжения и длины стержня от проектного значения;

-регистрация до 1200 результатов;

-отображение информации на графическом дисплее с подсветкой;

-инфракрасный оптоинтерфейс.

Прибор может быть укомплектован 2 видами датчиков напряжений и виброколебаний, в том числе миниатюрными датчиками с магнитным креплением.

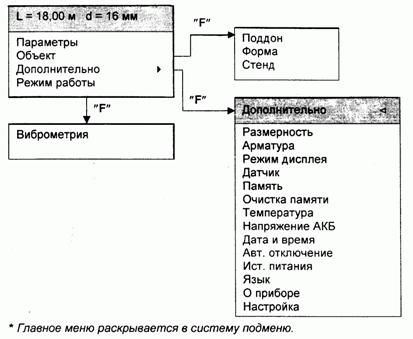

Структура главного меню приведена на рис. 2.

Рис. 2. Структура главного меню
