Номер

83-030-02

Наименование проекта

Многоканальный регистратор тепловых процессов "Терем-3"

Назначение

Контроль, регистрация в памяти и отображение информации, поступающей от датчиков температуры.

Рекомендуемая область применения

Контроль технологических процессов в различных отраслях промышленности, в частности, при ускоренном твердении монолитного и сборного железобетона в строительстве.

Описание

Результат выполнения конструкторской и технологической разработки.


Восьмиканальный программируемый измеритель-регистратор тепловых процессов типа «Терем-3» (рис. 1) предназначен для контроля, регистрации в памяти и отображения информации, поступающей от 8 датчиков температуры: хромель-копелевых термопар, встроенного датчика температуры холодных спаев термопар и датчика влажности.

Рис. 1. Многоканальный регистратор тепловых процессов "Терем-3"

Основные функции и возможности регистратора:

- индикация информации о текущей или сохраненной температуре (влажности);

- задание (изменение) параметров регистрации процессов индивидуально по каждому каналу (время цикла, период отсчетов, время старта, диапазон и т.д.);

- регистрация процессов в реальном времени;

- просмотр результатов регистрации в цифровой и графической формах как в процессе работы, так и по окончании измерений;

- полноценное отображение информации на большом графическом дисплее с подсветкой;

- автоматический переход из рабочего режима в «спящий» и обратно;

- полный контроль состояния аккумуляторных батарей;

- выбор языка текстовых сообщений;

- инфракрасный оптоинтерфейс.


Программа связи с компьютером предназначена для просмотра, сохранения и распечатки данных о температуре и влажности, автоматически сохраняемых в процессе регистрации в энергонезависимой памяти прибора. Связь прибора с компьютером осуществляется через блок сопряжения БСК-4 по оптоинтерфейсу (между прибором и блоком сопряжения) и стандартному интерфейсу rs-232 (между блоком сопряжения и компьютером). Структура главного меню приведена на рис. 2.

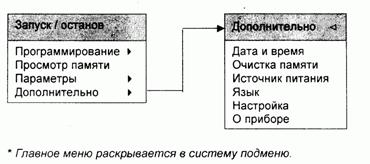

Рис. 2. Структура главного меню

Преимущества перед известными аналогами

Отображение информации, поступающей от 8 датчиков температуры (хромель-копелевых термопар, встроенного датчика температуры холодных спаев термопар и одного датчика влажности).

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Основная приведенная погрешность измерения температуры не более 1%; основная абсолютная погрешность измерения относительной влажности не более 3%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.08.2006
