Номер

83-013-02

Наименование проекта

Термогигрометр регистрирующий ТГ-1

Назначение

Измерение относительной влажности и температуры воздушных и газовых сред

Рекомендуемая область применения

Контроль температуры и влажности производственных помещений, сушильных установок, камер нормального хранения и т.п.

Описание

Результат выполнения конструкторской и технологической разработки.

Термогигрометр регистрирующий ТГ-1 (рис. 1) предназначен для измерения относительной влажности и температуры воздушных и газовых сред, а также сохранения измеренных значений отображаются на графическом дисплее.

Прибор соответствует обыкновенному исполнению изделий третьего порядка по ГОСТ 2997-84 и может использоваться при температуре -10…+40 0С и относительной влажности до 90%.

Основные функции и возможности ТГ-1:

- регистрация влажности и температуры в реальном времени;

- 2 режима работы:непрерывная индикация, автоматическая регистрация с дискретной записью;

- отображение результатов на графическом дисплее с подсветкой;

- инфракрасный оптоканал связи с компьютером;

- память на 2000 результатов измерений.

Структура главного меню приведена на рис. 2.

Программа связи с компьютером предназначена для просмотра и распечатки данных о влажности и температуре, автоматически сохраняемых в процессе регистрации в энергонезависимой памяти прибора. Связь прибора с компьютером осуществляется через блок сопряжения БЗС-4 по оптоинтерфейсу (между прибором и блоком сопряжения) и стандартному интерфейсуrs-232(между блоком сопряжения БЗС-4 и компьютером).

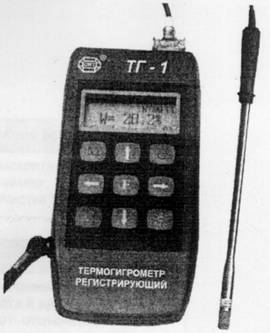

Рис. 1 Термогигрометр регистрирующий ТГ-1




* Главное меню раскрывается в систему подменю.

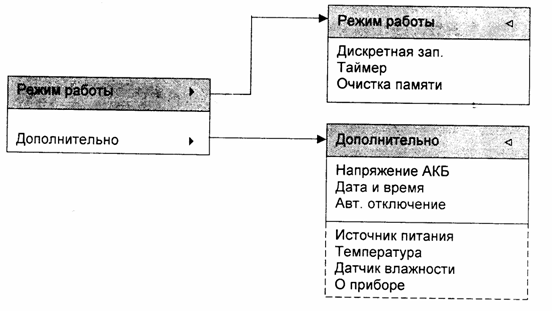

Рис. 2 Структура главного меню

Преимущества перед известными аналогами

Измеренные значения сохраняются в памяти прибора

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Основная абсолютная погрешность измерения относительной влажности при температуре 15...25 град.С не более 3%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.08.2006
