Данный материал является результатом научно-исследовательской работы авторов.

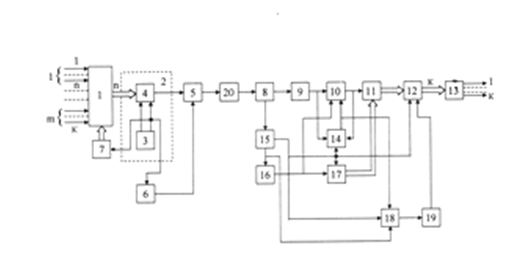

Устройство (см. рис.1) содержит на передающей стороне мультиплексор (1), кодирующий блок (2), состоящий из синхронизатора (3) и временного манипулятора (4), передатчик (5), синхроблок (6) и счетчик импульсов (7), а на приемной стороне - приемник (8), согласованный фильтр (9), компаратор (10), первый запоминающий блок (11), второй запоминающий блок (12), дешифратор (13), блок выборки и хранения сигнала (14), а также синхроблок( 15), фор­мирователь импульсов (16), двоичный счетчик (17), накопитель (18) и пороговый блок (19). Передающая и приемная стороны устройства соединены посредством линии связи (20).

Многоканальная система связи работает следующим образом:

На передающей сторонеk=mnсинхронных канальных сигналов, состоящих из символов «1» и «0» длительности Т в параллельном виде разбиваются на m групп по n символов в каж­дой из них, представляющих собойn- значные числа в параллельном виде, и поступают на со­ответствующие входы мультиплексора (1). На втором выходе синхронизатора (3) формируются (т-1) коротких импульсов с периодом следования Т/m, причем передний фронт первого из них совпадает с началом канальных символов. В этот момент времени счетчик (7) устанавливается в единичное состояние, на выход мальтиплексора передается n символов первой группы входных символов, а на выходе временного манипулятора (4) формируется прямоугольный им­пульс. Таким образом, каждой комбинации канальных символов первой группы соответствует одно из 2 ⁿ временных положений выходного сигнала блока (4) на интервале времени Т/m. При поступлении второго импульса со второго выхода синхронизатора (3) на выход мультиплексо­ра передаются символы второй группы входных символов и осуществляется процедура формирования второго группового сигнала и т.д. Полученный общий групповой сигнал вместе с сигналами синхронизации передаются посредством передатчика (5) по линии связи (20).

Рис.1

На приемной стороне сигнал, поступающий вместе с помехами с выхода приемника (8), оптимально обрабатывается в согласованном фильтре (9) и поступает на сигнальные входы компаратора (10) и блока выборки и хранения сигнала (14). На входы этого блока, двоичного счетчика (17) и запоминающего блока со второго выхода блока (15) подаются m коротких им­пульсов с периодом Т/т, первый из которых совпадает по времени с моментом начала группового сигнала при приеме. Перечисленные и остальные блоки на приемной стороне позволяют определять временное положение принятых импульсов и осуществить декодирование принятой информации.
