Результат выполнения конструкторской разработки.

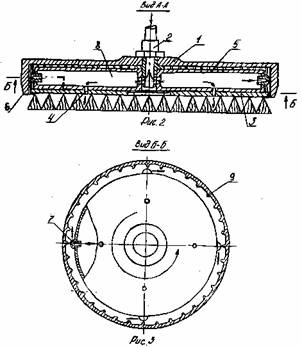

На рис.1 изображено предлагаемое устройство, общий вид; на рис.2 - сечение А-А на рис.1; на рис.3 - сечение В-В на рис.2.

Устройство для мойки поверхности содержит полый корпус 1 со встроенным в него одним концом подводящим патрубком 2, очистные элементы в виде щеток 3 с отверстиями 4, установленных на торцевой поверхности полого ротора 5, размещенного в корпусе на патрубке. Полый ротор 5 имеет реактивные сопла 6, которые размещены так, что в продольном сечении ротора направлены на внутреннюю поверхность корпуса. Реактивные сопла 6 выполнены с отверстиями 7, сообщенными с полостью 8 ротора. На внутренней поверхности полого ротора 5 выполнены ребра 9, параллельные оси вращения ротора, для направления рабочего агента из реактивных сопл в зону мойки.
