Номер

77-026-02

Наименование проекта

Фиксатор откидной

Назначение

Для фиксации деталей в штампах, установленных на прессах с небольшим ходом ползуна и затрудненной установкой крупногабаритных деталей в рабочую зону штампа.

Рекомендуемая область применения

Прессовое производство

Описание

Результат выполнения конструкторской разработки.

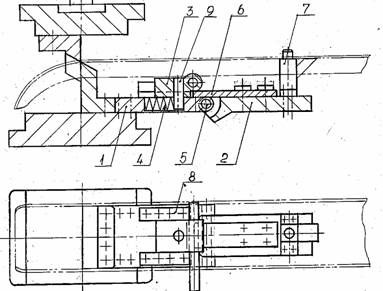

Фиксатор состоит из двух частей. Одна часть жестко закреплена на нижней плите штампа. Вторая часть подвижная, поворачивающаяся вокруг оси 5 (см. рисунок), соединяющей подвижную и неподвижную части. Неподвижная часть представляет из себя кронштейн, на котором установлен замок, состоящий из ползушки 3, пружины 4, направляющих 8, рукоятки 5, упора 9. На подвижной части установлен фиксатор заготовки 7, фиксатор кронштейна 6.

Фиксатор откидной

Фиксатор работает следующим образом. Перед установкой заготовки путем отвода ползушки 3 рукояткой 5 освобождается фиксатор кронштейна 6, подвижная часть фиксатора опускается в нижнее положение, освобождается доступ для подачи детали в рабочую зону штампа. После установки детали подвижная часть вручную поднимается; фиксатор кронштейна 6 давит на подвижную ползушку 3, заставляя ее перемещаться до тех пор, пока фиксатор не займет своего исходного положения, после чего пружина 4 через упор 9 перемещает ползушку 3, которая охватывает фиксатор кронштейна вверху, образуя жесткое соединение. Деталь окончательно базируется по фиксатору 7.

Съем детали с фиксатора заготовки и установка на новую производится аналогично предыдущим операциям.

Преимущества перед известными аналогами

Простота и надежность конструкции.

Стадия освоения

Внедрено в производство

Результаты испытаний

Сответствует техническому заданию на проектирование.

Технико-экономический эффект

Снижение трудоемкости на 70 %.

Возможность передачи за рубеж

Возможна передача за рубеж
