Номер 77-017-02 |
Наименование проекта Трубогибочный станок |
Назначение Для пространственной гибки тонкостенных труб. |
Рекомендуемая область применения Гибка труб в крупносерийном и массовом производстве. |

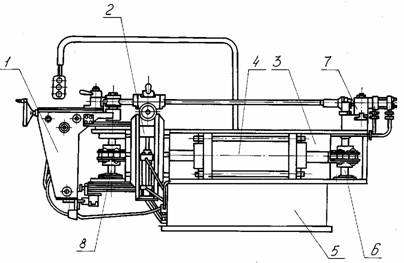

Описание Результат выполнения конструкторской разработки. Станок состоит из механизма зажима 1 (см. рисунок), механизма опоры ползуна 2, станины 3, гидроцилиндра 4, гидрооборудования 5, вспомогательного вала 6, механизма перемещения гибочной оправки 7, рабочего шпинделя 8. Трубогибочный станок Принцип работы станка. Механизм зажима монтируется на рабочем шпинделе. Он служит для зажима и гибки трубы. Зажим производится гидроцилиндром, который установлен в этом узле. Гиб трубы производится за счет поворота рабочего шпинделя, который поворачивается при помощи цепи от гидроцилиндра. Механизм опоры ползуна установлен на боковых направляющих станины на двух роликах и шести быстросъемных болтах. Механизм опоры ползуна служит для опоры трубы во время гиба. Ход опоры осуществляется от гидроцилиндра при помощи рычагов. Станина представляет собой сварную конструкцию с двумя параллельными плоскостями. Станина крепится на бак при помощи шести болтов, а все остальные узлы крепятся на станину. Гидроцилиндр 4 предназначен для гибки трубы. Усилие передается на рабочий шпиндель при помощи цепи ПР-44,45-17240 ГОСТ13568-75. Он устанавливается в станине. Вспомогательный вал предназначен для поддержания в цепи при помощи звездочки. Вал устанавливается в станине на двух роликовых и одном упорном подшипниках. Механизм перемещения гибочной оправки предназначен для перемещения дорна при помощи гидроцилиндра. Имеет возможность регулировки положения дорна в поперечном направлении по Т-образному пазу двумя быстросъемными болтами. Узел крепится на конце станины четырьмя болтами. Рабочий шпиндель имеет два роликовых и один упорный подшипники, а также преобразователь измерительный круговых перемещений модели ВЕ-178, при помощи которого выбирается угол гиба трубы. Рабочий шпиндель крепится в станине и соединяется при помощи цепи с гидроцилиндром гиба. Кронштейн предназначен для поддержания каната диаметром 6,9 мм, который возвращает подшипник опоры в исходное положение под действием груза после завершения гиба. Кронштейн наконечника предназначен для установки наконечника и регулировки нахождения его относительно трубы. |
Преимущества перед известными аналогами Простота и технологичность конструкции. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Снижение трудоемкости изготовления на 30 %. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 26.03.2002 |
