Номер

77-015-02

Наименование проекта

Механический отсекатель защитного газа

Назначение

Для экономии защитного газа во время его подачи в полуавтоматы мод. А-1197, ПДГ-512.

Рекомендуемая область применения

Ремонт и изготовление металлообрабатывающего оборудования.

Описание

Результат выполнения конструкторской разработки.

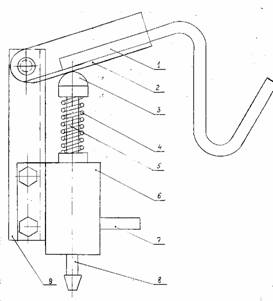

В конструкцию отсекателя входят: крючок 1 (см.рисунок), рычаг 2, наконечник 3, пружина 4, поршень 5, корпус 6, штуцера 7и 8, крепежная планка 9.

Отсекатель механический

Отсекатель работает следующим образом: после окончания сварки горелка вешается на крючок 1, соединенный с рычагом 2. Под весом горелки рычаг воздействует на наконечник 3 и поршень 5, который опускается и перекрывает выходное отверстие штуцера 8, прекращая тем самым поступление защитного газа во внутреннюю полость корпуса 6, выходного штуцера 7, т.е. в зону сварки. При снятии горелки под воздействием пружины 4 на наконечник 3 поднимается поршень 5 и открывает выходное отверстие штуцера 8, давая тем самым возможность поступления через корпус 6 и штуцер 7, защитного газа к горелке. Механический отсекатель крепится к планке 9 болтовым соединением. Во время переноса горелки от отсекателя к месту сварки защитный газ успевает вытеснить воздух из канала газопровода горелки. Поэтому нет необходимости предусматривать в электросхеме полуавтомата выдержку для продувки зоны сварки.

Преимущества перед известными аналогами

Простота и оригинальность конструкции.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует техническому заданию на проектирование

Технико-экономический эффект

Экономия защитного газа в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.03.2002
