Номер

77-011-02

Наименование проекта

Станок для полирования царапин и задиров

Назначение

Для полирования царапин и задиров видовых поверхностей деталей интерьера автомобиля УАЗ-3160

Рекомендуемая область применения

Полирование деталей интерьера в машиностроении, автомобильной, сельскохозяйственной и др. промышленности

Описание

Результат выполнения конструкторской разработки.

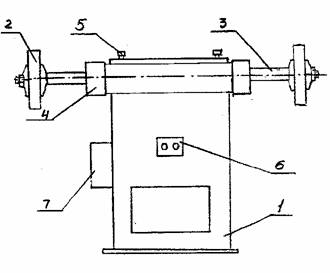

Станок имеет прочную сварную станину 1 (см. рисунок). В верхней ее части смонтирован шпиндель 3 в разъемном корпусе 4 на шариковых сферических подшипниках. Внутри станины на плите смонтирован электродвигатель. Подмоторная плита обеспечивает возможность натяжения приводных ремней путем регулировки ее положения.

Станок для полирования царапин и задиров

Уплотнение подшипников осуществляется лабиринтными уплотнителями. На передней части станины устанавливается пульт управления 6 станком, а на боковой стенке крепится электрошкаф 7. Вращение от электродвигателя на шпиндель передается шкивами при помощи клиноременной передачи. На шпинделе жестко закреплены два текстильных круга 2, которые получают вращение вместе со шпинделем. Для смазки шпиндельной головки используются пресс-масленки 4.

Преимущества перед известными аналогами

Снижение времени обработки поверхности на 15%

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение брака на 80%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.02.2002
