Номер

77-003-02

Наименование проекта

Струбцина

Назначение

Для фиксации взаимного расположения деталей ( узлов ).

Рекомендуемая область применения

Сборочное производство ( сборочные, сварные, контрольные приспособления и т.п. ).

Описание

Результат выполнения конструкторской разработки.

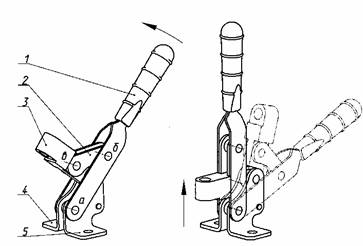

Принцип действия струбцины. Поворот ручки 1 вокруг оси "а" (см. рисунок) посредством серьги 2, связанной с ручкой по оси "б", переводит рычаг 3, связанный с серьгой по оси "в", в горизонтальное положение. При этом указанные оси выстраиваются в одну линию, что препятствует самораскрытию струбцины при воздействии на рычаг.

Струбцина

Базовая часть струбцины выполнена составной из двух симметричных штампованных деталей 4 и 5 взамен цельнометаллической. Ведущий элемент кинематической схемы струбцины выполнен также составным из двух штампованных деталей с последующей заливкой полипропиленом.

Преимущества перед известными аналогами

Больший угол раскрытия струбцины ( 107 град. против 90) при меньшем угловом перемещении ведущего звена ( 68 град. против 180 ).

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует техническому заданию на проектирование

Технико-экономический эффект

На модифицированные элементы конструкции ( ручка, рычаг, основание ) снижена материалоемкость и трудоемкость на 30- 40%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.01.2002
