Номер

77-001-02

Наименование проекта

Стенд для испытания тормозных шлангов

Назначение

Для испытания тормозных шлангов автомобилей УАЗ на кручение.

Рекомендуемая область применения

Автомобилестроение, сборочное производство

Описание

Результат выполнения конструкторской разработки.

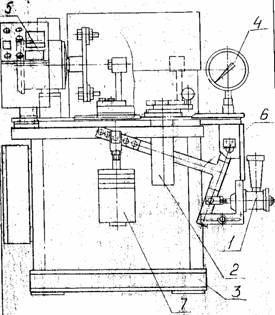

Стенд состоит из гидроцилиндра 1( см. рисунок ), винта 2, стола 3, манометра 4, электропривода 5, рычага 6, груза 7.







Стенд для испытания тормозных шлангов на кручение

Нагружение испытываемого рукава внутренним давлением жидкости осуществляется гидроцилиндром под действием груза. Работа на стенде производится в следующей последовательности: испытуемый шланг присоединяется к гидросистеме через одну из футорок в зависимости от присоединительных размеров шланга. Вращением винта освобождается рычаг, который под действием груза воздействует на гидроцилиндр, создавая в гидросистеме давление. Стравив воздух из испытуемого шланга, второй его конец соединяют с насадкой привода, после чего вращением винта полностью освобождают рычаг и включают электропривод.

Необходимое давление в системе создается за счет подбора величины груза. Отключение стенда происходит автоматически от реле времени. В случае остановки работы стенда в силу каких либо причин, возможен запуск работы стенда на продолжение испытаний. Время испытаний согласно техническим условиям на шланги.

Преимущества перед известными аналогами

Время работы стенда контролируется по показаниям прибора, расположенного на пульте управления.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение брака на 95 %.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.01.2002
