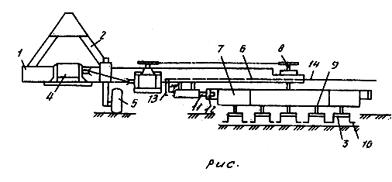

Состоит (см. рис.) из рамы 1с навесным устройст­вом 2, фрезерной секции 3, привода 4 от вала отбора мощности трактора, полозков 5 и опорных колес, меха­низма управления 6 фрезерной секцией. Последняя выпол­нена в виде многовального горизонтального цилиндриче­ского редуктора 7. Редуктор закреплен на раме посред­ством корпуса с подшипником и гайки 10 с возможностью вращения вокруг вертикальной оси. На валах 9 редуктора в нижней части установлены редукторные фрезы 10 с но­жами Г-образной формы,

При обработке почвы тракторист заезжает на тракто­ре в междурядье, опускает машину с помощью гидравлики трактора в рабочее положение так, чтобы фрезерная сек­ция оказалась на межствольной полосе сада. Редуктор фрезерной секции удерживается в перпендикулярном положе­нии относительно направления движения машины пальцем 11 механизма управления, взаимодействуя с упором 12 ре­дуктора. При подходе к дереву щуп 14 фрезерной секции соприкасается со штамбом дерева. Посредством системы рычагов 13 палец механизма управления выводится из взаимодействия с упором.

Редуктор начинает вращаться на валу 8 по мере поступательного движения машины. Фрезерная секция вращается, обкатываясь вокруг штамба дерева. Сделав полуоборот, секция посредством упора фиксируется паль­цем механизма управления в положении, повернутом в горизонтальной плоскости на 180 ^О. После соприкоснове­ния щупа со следующим деревом процесс движения секции вокруг штамба повторяется.
