Номер

69-006-02

Наименование проекта

Ключ переменного тока "НУЛЬ - КЛЮЧ"

Назначение

Для включения и выключения электропитания приборов и установок с активной, индуктивной и комплексной нагрузкой.

Рекомендуемая область применения

Для включения и выключения светотехнических приборов и установок с лампами накаливания, электроутюгов, электроплит, стиральных машин, центрифуг, пылесосов, электродрелей, телевизоров, энергетических электросистем.

Описание

Результат выполнения конструкторской разработки.

Электрическая схема устройства приведена на рисунке. При замыкании электрических контактов 6, при положительной полуволне напряжения сети транзистор 16 открыт и шунтирует через база - эмиттерный переход транзистора 17 управляющий переход тиристора 5. Когда закрыт транзистор 16, открыты транзистор 17 и тиристор. При отрицательной полуволне напряжения сети открыт транзистор 18 и шунтирован переход база- эмиттер запускающего транзистора 19. Резистор 12 определяет ток базы запускающего транзистора 17 и ток коллектора шунтирующего транзистора 16. Резистор 15 определяет ток базы запускающего транзистора 19 и ток коллектора шунтирующего транзистора 18. Запирание симметричного тиристора происходит после выключения коммутирующих контактов 6 при переходе сетевого напряжения через ноль.

Усилительно - ключевое устройство 7 ключа переменного тока состоит из четырех транзисторов типаn-p-n(16 - 19), резисторов 10 - 15 и диодов 8 - 9. Нагрузка последовательно включается с предохранителем 4 и симметричным тиристором к выводам 1, 2 сети переменного тока.

Данная схема исключает выброс напряжения в электросеть при отключении индуктивной нагрузки; повышает срок службы переключателя 4 и нагрузки 3; уменьшает электромагнитную помеху, возникающую в момент включения и выключения нагрузки, снижает энергопотребление и уменьшает габаритные показатели.

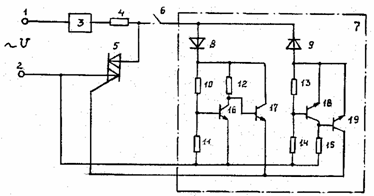

Рисунок 1. Электрическая схема ключа.

Преимущества перед известными аналогами

Меньшее количество элементов схемы, отсутствие потребляемого тока в ждущем режиме.

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

10000 рублей. Повышение надежности в 10 раз.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.01.2002
