Результат выполнения конструкторской разработки.

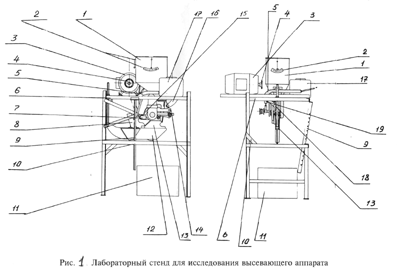

Стенд включает: бункер для семян 1, угломерное устройство 2, электродвигатель постоянного тока 3, цепную передачу 4, воздуховод 5, подвижную раму 6, датчик высева 7, воронку туковую 8, стойку регулировочную 9, неподвижную раму 10, ящик для семян 11, полоз 12, высевающий аппарат 13, рычаг сбрасывателя 14, смотровое окно 15, кулису 16, пылесос бытовой 17, камеру-крышку высевающего аппарата 18, механический (рычажный) счетчик 19.

Посевную секцию сеялки, установленную на специальной подвижной раме 6 с помощью подъемного устройства 9 можно установить в любом положении в пространстве, т.е. имитировать те или иные положения высевающего аппарата 13 в пространстве, в котором может оказаться при работе на склонах.

Диск высевающего аппарата приводится в движение от электродвигателя постоянного тока 3, что позволяет (с помощью регулятора напряжения) изменять его частоту вращения, т.е. имитировать режимы работы посевного аппарата на различных скоростях.

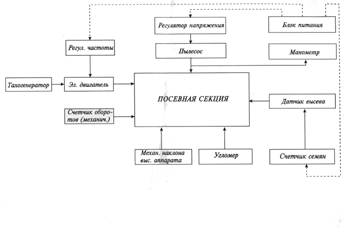

Кроме того, стенд позволяет измерять и регулировать следующие параметры высевающего аппарата:

- учет количества семян, в штуках;

- частоту вращения диска высевающего аппарата, с ^-1;

- разрежение, создаваемое в вакуумной камере, Па;

- расчетную норму высева; в штуках;

- угол наклона высевающего аппарата в поперечно-вертикальной плоскости.

Механический счетчик 19, приводимый в действие от вала высевающего

аппарата служит для регистрации количества оборотов высевающего диска.

Наклон высевающего аппарата в продольно - вертикальной и поперечно - вертикальной плоскостях производится регулировочной рейкой 9. Угол наклона определяется угломером 2, расположенным на наружной стороне семенного бункера. Разрежение в вакуумной камере создается бытовым пылесосом 17 и регулируется изменением частоты вращения электродвигателя (изменением напряжения). Значение разрежения, создаваемое пылесосом, определяется по показанию водяного манометра, подключаемого к пневмосистеме аппарата.
