Номер 68-025-02 |
|
Наименование проекта Приемопередающие модули ВЭ-101 и ВЭ-201 |
|
Назначение Для передачи и приема импульсов оптического излучения по волоконно-оптическим каналам связи. |
|
Рекомендуемая область применения В низкоскоростных ВОПС бит-последовательного типа между устройствами на базе КТС ЛИУС-2 СМ ЭВМ, удаленными терминалами и датчиками технологических процессов нижнего уровня АСУТП нефтеперерабатывающей, газовой уровнем промышленных помех. |
|

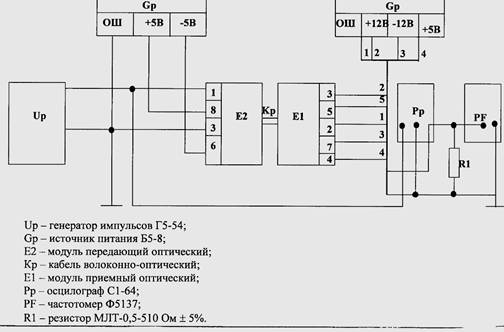

Описание Результат выполнения конструкторской разработки. Устройство состоит из двух модулей и работает следующим образом. Модуль передающий оптический Е 2 питается от источника питания gр+ 5В, 5В. На входы Е 1:3 поступают импульсы от генератора импульсов uр. Электрические импульсы модулируются в импульсы оптического излучения, которые посредством оптического кабеля передаются на вход приемного модуля Е 1. В приемном модуле с помощью детектора оптического излучения и демодулятора происходит преобразование приемных импульсов в электрические, после чего через блок АЦП информация выводится на внешнее устройство индикации. С помощью осцилографа Р р и частотометра Р f производится контроль сигнала на выходе приемного модуля. Приемный модуль питается от источника питания gр+12В, - 12В, + 5В.
|
|
Преимущества перед известными аналогами Малая масса и малый диаметр оптического кабеля при высокой информационной пропускной способности, низкая стоимость компонентов системы, устойчивость к электромагнитным помехам, высокая скрытость связи. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Использование в системе оптического кабеля ведет к снижению стоимости на 70%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 15.03.2002 |
