Номер

68-023-02

Наименование проекта

Магнитогидростатический центробежный сепаратор

Назначение

Изобретение повышает производительность сепаратора и увеличивает диапазон крупности разделяемогоматериала

Рекомендуемая область применения

Изобретие относится к обогошению полезных ископаемых и может быть использовано для разделения немагнитных материалов.

Описание

Результат выполнения конструкторской разработки.

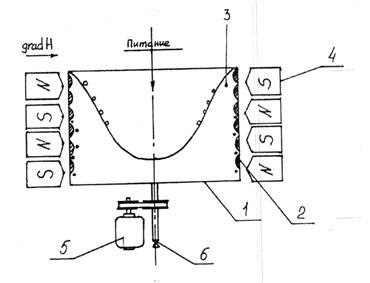

Магнитоцентробежный сепаратор состоит из: сепарационной камеры с кольцевыми рифами 2, заполненной магнитной жидкостью3, охватывающей сепарационную чашу 1 магнитной системы 4, состоящей из одного и более магнитов, привода вращения 5 и разгрузочного приспособления 6. Рифы 2 выполнены из магнитомягкого материала для усиления воздействия магнитного поля на процесс разделения. Магниты магнитной системы 4 могут иметь различную форму. Устройство работает следующим образом. Исходное сырье, например золотосодержащие продукты, подают на поверхность магнитной жидкости 3, находящихся внутри

Сепарационной камеры 1, вращаемой приводом 5 и находящихся в магнитном поле магнитной системы 4.

Градиент напряженности магнитного поля магнитной системы 4 направлен к центру сепарационной камеры 1, а форма наконечников магнитов зависит от свойств разделяемых материалов. За счет изменения частоты вращения сепарационной камеры и изменение магнитного поля магнитной системы достигается такая плотность магнитной жидкости, при которой обладающие более высокой плотностью фракции погружаются на дно чащи, а частицы с меньшей плотностью выносятся, через края камеры. Рифы 2, усиливают воздействие магнитного поля и не позволяет осевшим и прижатым к стенкам чаше центробежным полем частицам подниматься вверх. По мере заполнения пространства между рифами 2 и материалом сепаратор останавливают и разгружают через разгрузочное приспособление 6.

Преимущества перед известными аналогами

Магнитогидростатический центробежный сепаратор дополнительно снабжен приводом вращения, а магнитная система выполнена из постоянных магнитов, причем на внутренней поверхноти сепарационной камеры выполнены рифы из магнитного материала.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Производительность сепаратора увеличивается более чем в 2 раза, увеличивается эффективность разделения частиц до 0,1 мг.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.03.2002
