ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 63-042-02 |
|
Наименование проекта Установка для проверки коллекторов на межламельное замыкание |
|
Назначение Для проверки коллектора миксера на межламельное замыкание |
|
Рекомендуемая область применения Предприятия электронной и электротехнической промышленности |
|
Описание Результат выполнения конструкторской разработки Установка состоит из корпуса 7 (см. рисунок), правой и левой стоек, контактной системы и пульта управления. В правой стойке находится неподвижно в осевом направлении центр 5, вращающийся вокруг оси при помощи ручки 6, в левой стойке - центр 3, подпружиненный пружиной 2 и имеющий возможность двигаться в осевом направлении за счет ручки. Контактная система состоит из контактов 8, крепящихся в держателях 9 и пружинах к коллектору 4 при помощи пружин 10. Усилие пружин регулируется. Левый центр вращается вокруг оси, для уменьшения трения в нем установлен упорный подшипник 1. При проверке коллектор устанавливают между центрами предварительно оттянув левый центр в осевом направлении за ручку. Вращая рукоятку 6, приводят в движение через рифленый правый центр в коллектор. Контакты установлены таким образом, что при вращении коллекторами они контактируют только с двумя соседними ламелями коллектора, не замыкаясь на одной ламеле. При замыкании двух соседних ламелей цепь замыкается, загорается сигнальная лампа. После проверки коллектора левый центр оттягивается, коллектор падает в лоток, а затем в тару. Бракованный коллектор снимают вручную.
|
|
Преимущества перед известными аналогами Отличается простотой конструкции и надежностью в работе |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний С внедрением установки производительность труда возросла в 2 раза, улучшилось качество проверки |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 170 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 29.04.2002 |

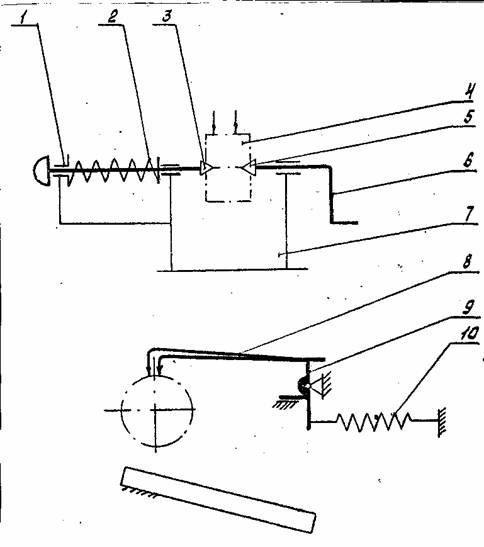

Кинематическая схема приспособления для проверки коллекторов на межламельное замыкание
