Описание к ИЛ № 63-035-02

Результат выполнения конструкторской разработки

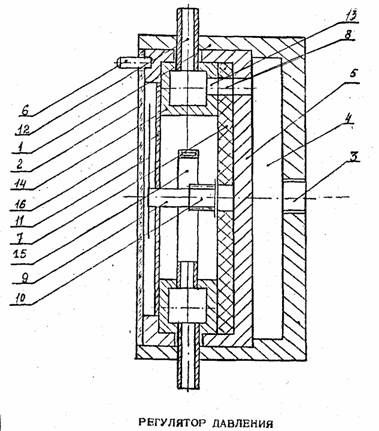

Регулятор давления состоит из корпуса 1 (см. рисунок), в котором закреплено защитное стекло 2 с дугообразным пазом. В корпусе выполнено отверстие 3, сообщающееся с полостью слива 4, в котором расположен стакан-указатель 5. На передней торцевой поверхности стакана имеется штифт 6, позволяющий поворачиваться стакану в корпусе вокруг своей оси. В стакане установлен коммутирующий диск 7 с дугообразным отверстием 8. Для уменьшения сил сопротивления диск выполнен из пластмассы с малым коэффициентом трения и закреплен на валу 9 зубчатой шестерней10.

На валу установлена стрелка 11. Между диском и внутренней передней торцевой поверхностью стакана находится входной патрубок 12, по которому проходит весь объем жидкости или газа, перекачиваемый насосом. В торце входного патрубка выполнено сквозное цилиндрическое отверстие 13, сообщающееся с дугообразным отверстием коммутирующего диска. Входной патрубок соединен с полым кольцевым трубопроводом 14, который связан с трубчатой пружиной15, взаимодействующей с зубчатой шестерней. На диске 16 имеется указательная шкала циферблата для измерения давления.

Присоединительными патрубками полый кольцевой трубопровод соединяется с нагнетательной магистралью, а через отверстие в корпусе полость слива регулятора связана со сливной магистралью. Установление верхнего предела давления в магистрали осуществляется поворотом штифта до совмещения метки с требуемым значением давления по шкале циферблата.
