Номер

63-027-02

Наименование проекта

Газовый эжектор

Назначение

Для повышения коэффициента газоотдачи истощенных газовых месторождений и снижения расхода топливного газа на собственные нужды газоперекачивающих агрегатов

Рекомендуемая область применения

Предприятия газпрома, нефтепрома, коммунального хозяйства

Описание

Результат выполнения конструкторской разработки.

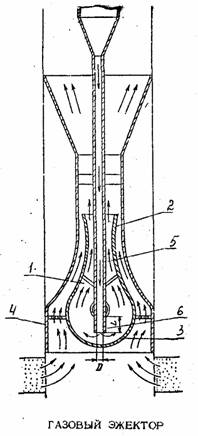

Газовый эжектор содержит активное сопло 1 (см. рисунок), образованное стенками полого сосуда 2, днище 3 которого расположено в патрубке 4 подвода пассивной среды, и патрубком 5 подвода активной среды имеющим перфорированный выходной участок 6. Днище сосуда активного сопла выполнено обтекаемой формы и обращено выпуклостью навстречу потоку пассивной среды, имеющим перфорированный выходной участок 6. Длина перфорированного участка патрубка подвода активной среды составляет 1ё4 его диаметра.

Истекая из активного сопла, газовый поток захватывает пассивную газообразную среду, поступающую через патрубок подвода пассивной среды, смешивается с ней, затем газожидкостный поток удаляется из эжектора к потребителю, т.е. происходит отсос низконапорного газа из месторождения, утерявшего свое промышленное значение, но имеющего остаточные запасы газа.

Преимущества перед известными аналогами

Благодаря конструкции эжектора уменьшается гидродинамическое сопротивление в его проточной части, что позволяет повысить суммарную добычу газа и коэффициент газоотдачи месторождения

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект от внедрения составил 380 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.01.2002
