Результат выполнения конструкторской разработки

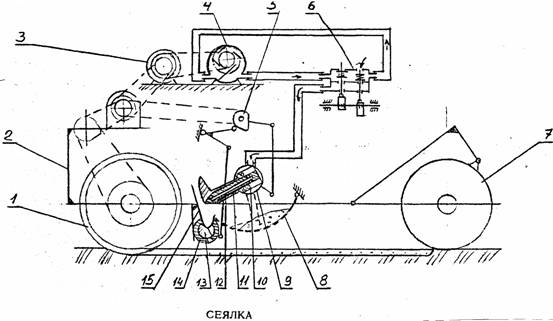

Состоит из рамы 2 (см. рисунок), бороздообразующего 1 и прикатывающего 7 катков, электродвигателя 3, вакуумного насоса 4, пульсатора 6 кривошипно-шатунного механизма 5, вибрирующего ковша 8 для семян и высевающего аппарата 9.

Бороздообразующий и прикатывающий катки установлены на раме. Ковш для семян выполнен в виде полуцилиндра из ременчатого полотна для просева мелких частиц и пыли и закреплен на шарнирах на раме. Ковш снабжен клиновидными перегородками, что дает возможность высевать из ковша все засыпанные в него семена и на грядках с поперечным уклоном.

Перед передней частью ковша установлен клапанный механизм для успокоения и их точной раскладки в грядки, выполненный в виде закрепленных на раме посредством семяпроводов 15 неподвижных колец 14 с отверстиями для входа и выхода семян и соосно установленного в кольцах поворотного вала 13 с пазами для прихода семян. Поворотный вал с помощью рычажной системы связан с кулачковым механизмом привода.

Над ковшом установлен высевающий аппарат для выноса единичных семян из ковша, изготовленный в виде трубы 10 квадратичного сечения с закрепленными на ней патрубками 11 в виде цилиндров с полусегментами. Цилиндрическая часть патрубка введена внутрь квадратной трубы. В отверстия патрубков установлены втулки 12, на которых крепятся уплотнительные кольца.

При перемещении сеялки на путь, равный шагу посева, посредством рычажной системы происходит поворот вала, в результате чего открываются отверстия для выброса, и семена под собственной массой падают на дно борозды.
