Номер 63-022-02 |
|
Наименование проекта Электрическая сирена |
|
Назначение Для сигнализации состояния различных технологических процессов в схемах электроавтоматики, а также автоматики охраны объектов и пожаротушения |
|
Рекомендуемая область применения В системах оповещения об опасности на предприятиях различных отраслей промышленности |
|
Описание

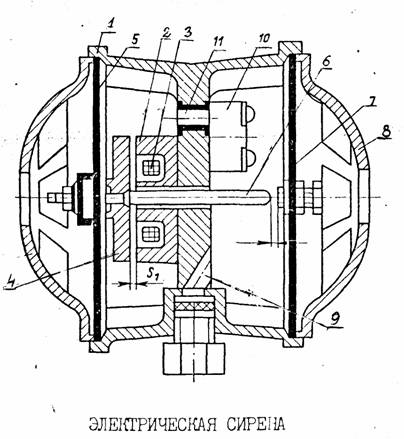

Результат выполнения конструкторской разработки В корпусе 1 (см. рисунок) расположен электромагнит, состоящий из сердечника 2 с обмоткой 3 и якоря 4, который соединен с мембраной 5 и стержнем 6. Стержень проходит через центральную часть корпуса и сердечник. Между свободным концом стержня и дополнительной мембраной 7 выполнен зазор, меньше амплитуды колебания мембраны. Обе мембраны закрыты рупорами 8, примыкающими к корпусу. Электрическое напряжение подводится через отверстие электрического ввода 9 к клеммнику 10 и через изоляционную шайбу 11 к обмотке. При подаче переменного электрического тока на обмотку мембранам сообщается возвратно-поступательное движение. При этом сердечник протягивает якорь с основной мембраной, которая принимает вогнутое положение, а стержень, проходя через сердечник и стенку корпуса, производит удар по дополнительной мембране, которая принимает выпуклое положение, создавая звуковую волну. При обесточивании катушки ток в обмотке электромагнита равен нулю - это первая половина синусоиды переменного тока. В результате, основная мембрана за счет пружинения принимает выпуклое положение, создавая звук. Далее, при возникновении тока в обмотке катушки (вторая половина синусоиды переменного тока) якорь притягивается к сердечнику, стержень ударяет дополнительную мембрану, создавая звуковую волну. Цикл повторяется. Регулировка зазора между концом стержня и мембраной производится болтом, закрепленным в оксиальном отверстии дополнительной мембраны.
|
|
Преимущества перед известными аналогами Расширение диаграммы направленности излучения дает возможность применять сирену на объектах с высоким уровнем шума |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 370 тыс. руб. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 27.01.2002 |
