Номер 63-021-02 |
|
Наименование проекта Механизм выдвижения телескопической стрелы |
|
Назначение Для выдвижения стрелы на автокранах |
|
Рекомендуемая область применения В грузоподъемных и других механизмах с выдвижными конструкциями, работающих в различных отраслях промышленности |
|
Описание

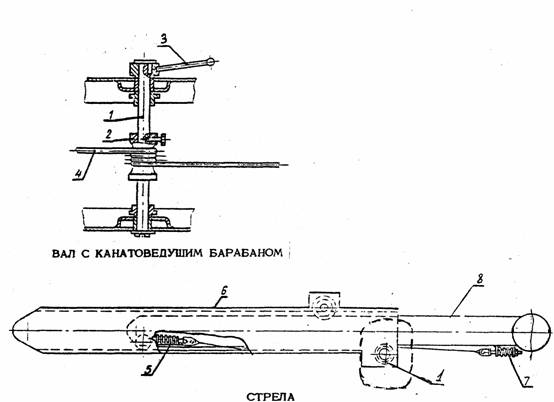

Результат выполнения конструкторской разработки Состоит из ведущего вала (см. рисунок), закрепленного на нем канатоведущего барабана 2, имеющего скрепленные реборды, рукоятки 3 и каната 4. Одним концом канат прикреплен с помощью натяжного устройства 5 к нижней стороне выдвижной секции стрелы 6, а другим концом посредством натяжного устройства 7 - к головной стороне выдвижной секции 8. Ведущий вал установлен на неподвижной части стрелы. При повороте вала канатоведущий барабан увлекает силой трения через канат головную часть стрелы. При набегании каната на скрепленную реборду барабана канат смещает лежащие на барабане витки в сторону, обеспечивая укладку каната в один слой. Разработано два варианта исполнения: с канатоведущим барабаном и без барабана с укладкой каната непосредственно на валу.
|
|
Преимущества перед известными аналогами Лебедка выполнена с канатоведущим барабаном, укрепленным на корневой секции стрелы, а концы тягового каната прикреплены к верхнему и нижнему концам выдвижной секции стрелы. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 210 тыс. руб. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 29.01.2002 |
