Устройство автоматического регулирования действующего значения напряжения (тока)

Назначение

Для регулирования и стабилизации действующего значения переменного напряжения или тока в электронагревательных установках, электронагревательных приборах и др.

Рекомендуемая область применения

Предприятия, выпускающие и использующие тиристорные преобразователи

Описание

Результат выполнения конструкторской разработки

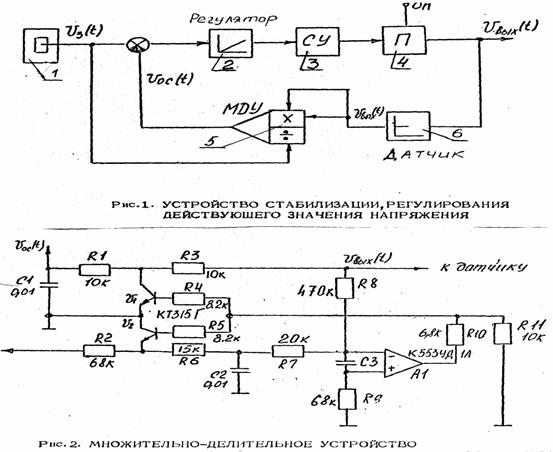

Функционально устройство включает в себя узел задания регулируемой величины 1 (см. рисунок 1), регулятор 2, систему фазового управления преобразователем 3, преобразователь 4, датчик выходной величины 6, множительное устройство 5.

На входе интегрального регулятора среднее значение сигнала ошибки между величинамиv3(t) иv oc(t) равно нулю, в связи с чем после математических преобразователей получают:

(t) =,

где Т - период работы преобразователя;

К - коэффициент передачи цепи обратной связи.

Таким образом, устройство позволяет линейно регулировать (в частном случае стабилизировать) выходную величину преобразователя.

Электрическая схема множительно-делительного устройства (см. рисунок 2) включает в себя компаратор А 1, импульсные делители напряженияr3v1иr2v2, фильтрыr1c1иr6c2, весовые резисторыr7,r8.

Компаратор А 1 обеспечивает необходимую скважность управляющих импульсов на базе ключаv2, при которой токи через весовые резисторыr7,r8равные.

Ключиv1иv2управляются одинаковыми импульсами, поэтому напряжение на выходе МДУ будет соответствовать соотношению:

voc(t) = kМДУ

Преимущества перед известными аналогами

Отличается высокой линейной зависимостью действующего значения выходной величины от V3(t) и обеспечивает высокую надежность и простоту схемы

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект от внедрения получен за счет снижения затрат на реализацию узла формирования сигнала обратной связи и состовляет 220 тыс. рублей
