Частное техническое решение, имеющее самостоятельное значение.

Съемный ковш погрузочной машины содержит заднюю 1 (см. рис.) и боковые 2 стенки, днище 3 с режущей кромкой с рыхлительными зубьями 4. Каждый рыхлительный зуб 4 установлен на днище 3 посредством горизонтального шарнира 5, а также верхней 6 и нижней 7 опор хвостовиков 8. Опоры 6 и 7 представляют собой гидравлические камеры, выполненные в виде упругих полых оболочек, заполненных рабочей жидкостью. Одноименные полости верхних опор 6, установленные с верхних сторон хвостовиков 8, и полости нижних опор 7, установленные с нижних сторон хвостовиков 8, попарно сообщены между собой и через регулируемые дроссели 9 общей гидролинией 10 с гидроаккумулятором 11 через вентиль 12. Общая гидролиния 10 сообщена с напорной гидромагистралью 13 насосного узла через обратный клапан 14 и гидроуправляемый гидроклапан 15, а через вентиль 16 - со сливной гидромагистралью 17. Съемный ковш устанавливается на каретку грузоподъемника 18 погрузочной машины 19 посредством шарнира 20 и гидроцилиндра 21. Выход гидроуправляемого гидроклапана 15 сообщен с общей гидролинией 10, вход - с выходом обратного клапана 14, а камера управления сообщена с общей гидролинией 10.

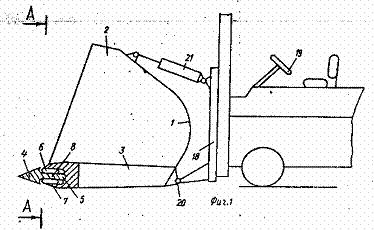

Рис. Съемный ковш погрузочной машины.
