Номер 54-177-02 |
Наименование проекта Фликерметр для контроля качества электроэнергии |
Назначение Для мониторингового контроля за показателями качества электроэнергии. |
Рекомендуемая область применения Автоматизированные системы контроля за показателями качества электроэнергии в электрических сетях на предприятиях энергетики, энергонадзора и т.д. |

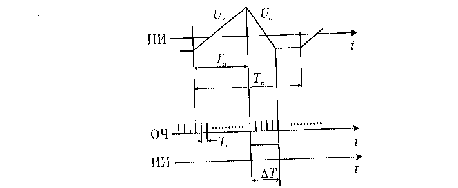

Описание Результат выполнения конструкторской разработки. Основные элементы схемы фликерметра: лампа накаливания (Л), фотосопротивление (ФС), преобразователь напряжения в интервал времени (ПНВ), формирователь информативных импульсов (ФИИ), генератор опорной частоты (ГОЧ), передатчик rs-232С. Функциональная схема аппаратной части прибора приведена на рис. 1, а временные диаграммы, поясняющие работу схемы - на рис. 2. Рис. 1. Функциональная схема аппаратной части прибора Рис. 2. Временные диаграммы. Контролируемое напряжение подается на лампу (Л), световое излучение которой воспринимается фотосопротивлением (ФС) запитываемым от источника опорного тока. Напряжение, снимаемое с ФС поступает на преобразователь напряжения в интервал времени (ПНВ) и далее на формирователь информативных импульсов ФИИ. В используемом ПНВ реализуется алгоритм преобразования с двухтактным интегрированием, согласно которому в течение интервала времениtи интегрируется преобразуемое напряжение uх, а в течение интервала времениdТинтегрируется опорное напряжение uо. Соответствующая функция преобразования имеет вид: dТ = uх tи uо Моменты включения uх и отключения uо синхронизируется по квантующим импульсам опорной частоты (ОЧ) с периодом То , задаваемым генератором опорной частоты (ГОЧ) и равным времени передачи одного байта в персональный компьютер (ПК) по интерфейсу в стандарте rs-232С. При этом в паузах между интегрированием uо и uх сохраняется накопленное на интеграторе напряжение. Указанная особенность алгоритма преобразования ПНВ приводит к тому, что спектральная плотность шумов квантования подчиняется следующей зависимости: gкв(w) = q 2 sin 2 w;wО[0,p], 3p2 где q= uоТо - размер кванта ПНВ,w=wТ п- относительная частота преобразования. Применяемый алгоритм преобразования обеспечивает малые значения спектральной плотности шумов квантования на низких частотах. В этом заключается преимущество применяемого алгоритма перед иными другими, для которых характерно проявление шума квантования в виде шума округления описываемого равномерной спектральной плотностью. Применяемый в приборе интерфейс rs-232С работает в синхронном режиме со скоростью 57,6 кбит/с, что при времени преобразования Тп = 10мс обеспечивает аналого-цифровое преобразование с разрешающей способностью в 150 квантов. Программа приема и накопления информации в течение 20 мин. работает в резидентном режиме. При этом реализуется сжатие информации за счет того, что в процессе приема подсчитывается только число принятых байтов в течении информативного интервала (см. ИИ на рис. 2).Всего для обеспечения одного сеанса приема измерительной информации требуется 240 килобайт объема памяти оперативного запоминающего устройства компьютера. Принцип работы следующий. Колебания напряжения преобразуются в световое излучение, которое воспринимается ФС, затем в интервал времени и в последовательность импульсов, которые передаются в персональный компьютер через com-порт. В процессе обработки измерительной информации в компьютере реализуется алгоритм Блекмена-Тьюки. Для контроля качества электроэнергии на мониторе отображаются автокорреляционная функция и спектральная плотность колебаний сетевого напряжения. Для оценки и сравнения на экран выводится также и нормирующая зависимость допустимых колебаний согласно ГОСТ 13109-97. |
Преимущества перед известными аналогами Реализация в виде виртуального прибора на базе ПК. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Позволяет повысить точность измерений доз фликера при контроле и сертификации качества электроэнергии в 1,5-2 раза и облегчить работу специалистов. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 12.04.2002 |
