Описание к ИЛ № 54-023-02

Результат  конструкторской разработки.

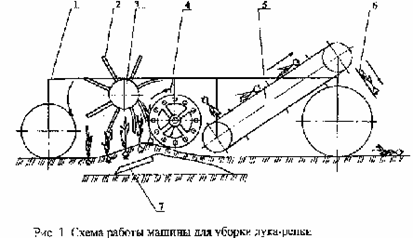

Машина для уборки лука-репки (см. рис.1) включает в себя раму 1 со смонтированным на ней подкапывающим лемехом 7, над которым расположен битер 3, а за ним расположен сепарирующий прутковый барабан (ротор) 4. Битер выполнен в виде барабана, несущего консольно и радиально закрепленные эластичные лопасти 2.

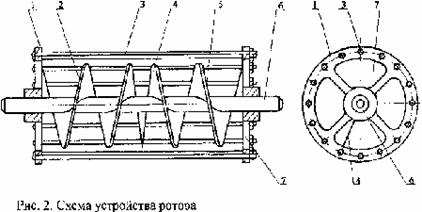

Ротор (рис. 2) выполнен из стержней 3, закрепленных на боковинах 1 с возможностью проворачивания их относительно упомянутых боковин, при этом, обе боковины ротора имеют окна 7 для удаления примесей из внутренней полости барабана. Внутри ротора на его валу 6 жестко установлен шнек 4. Шнек выполнен со спиралями левого 2 и правого 5 направлений, расходящихся от центра к его внешним концам. Диаметр шнека меньше внутреннего диаметра ротора, а длина шнека равна величине расстояния между боковинами ротора.

За ротором размещен приемный транспортер 5 и скатный лоток 6. Битер и ротор связаны с механизмом привода устройства во встречное вращение.

При движении машины лемех подрезает пласт почвы, содержащий луковицы, подкапывает его и опускает на подошву почвы. В момент схода пласта с лемеха стержни ротора, максимально приближенные к поверхности подрезанного лемехом пласта почвы, и лопасти битера защемляют шейку ботвы луковицы (которая сохраняется до конца уборки), выдергивают её из пласта и подают их на транспортер. Почва, захваченная прутками ротора, проходит в его внутреннюю полость откуда она удаляется шнеком со спиралями левого и правого направлений, через окна в боковинах. приемный транспортер подает луковицы на скатный лоток, которым поток убираемых луковиц сужается и укладывается на поверхность поля.
